DIN（7/16）射频同轴连接器也称作7/16 DIN 同轴连接头、7/16 连接器、L29连接器或2.3型接头，DIN是德国标准化学会的缩写，是其制定的一系列的连接器标准，DIN接头和N型接头非常相似，也是在N型同轴连接器的基础上发展而来的；DIN头直径大，约是N头直径的2倍，最早开发于 1960 年代，并按照 IEC 60169-4 进行标准化，其中7代表内导体外径、16代表外导体内径，7/16=2.3，其结构为螺纹连接结构，通过接触面三元合金电镀来减少互调失真，六角形螺母可以用扳手拧紧，提供更稳固的连接而进一步减少信号畸变。DIN（7/16）射频同轴连接器与N型连接器相比，减少了互调失真、提升了电压驻波比VSWR性能、具有更稳定的电气和机械连接特性、更好的热耗散和耦合机制以及更大、更持久、更可靠的内导体，其使用寿命更长，稳定性更佳。同时，DIN（7/16）同轴连接器是一种较大型50欧姆阻抗的螺纹连接器，具有功率容量大、电压驻波比小，坚固稳定、低损耗等特点，且一部分具有防水结构，可用于户外作为中、高能量传输的连接器；而今东广推出的型号DM-TS-C-JA800-1连接器具有优异的驻波≤1.15（0~3GHz）;超高的耐压结构：6000V DC，远远优于市场标准3000V。
△技术要求：
●执行标准：IEC61169-4 7-16(DIN)
●特性阻抗：50Ω
●工作频率：DC~3GHz
●适配电缆：JA800
●性能指标：驻波比：＜1.15(0~3GHz)
插入损耗：＜0.1dB@3GHz
绝缘电阻：≥5000MΩ
介质耐压：6000V DC；
●材质镀层：内导体：锡青铜镀金
外导体：黄铜镀三元合金
介质体：PTFE
螺套：黄铜镀三元合金
●使用温度：-55°C~+125°C

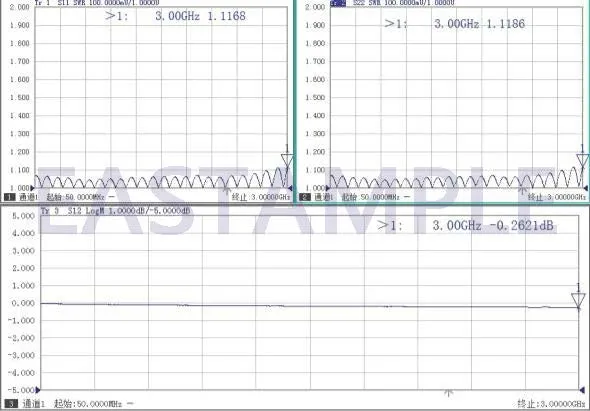

△实测数值：
