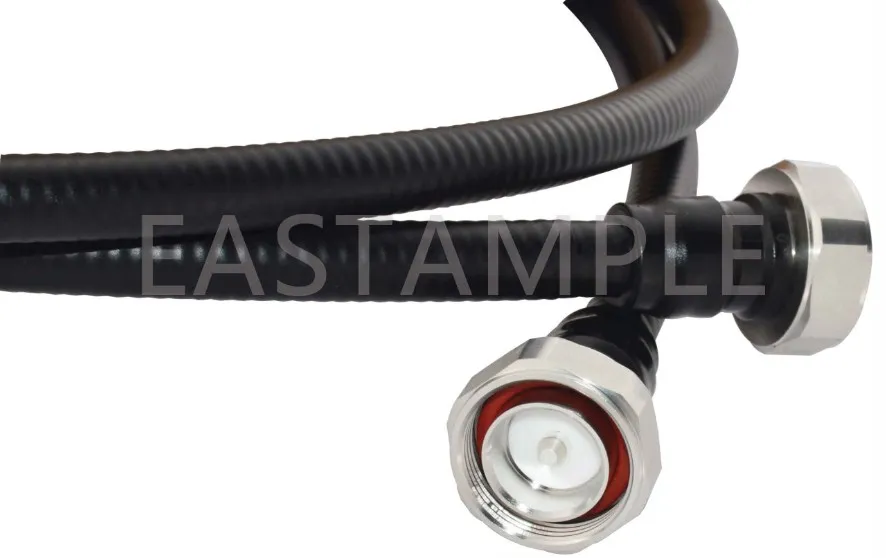

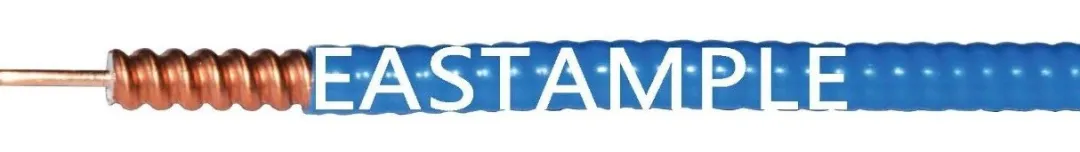

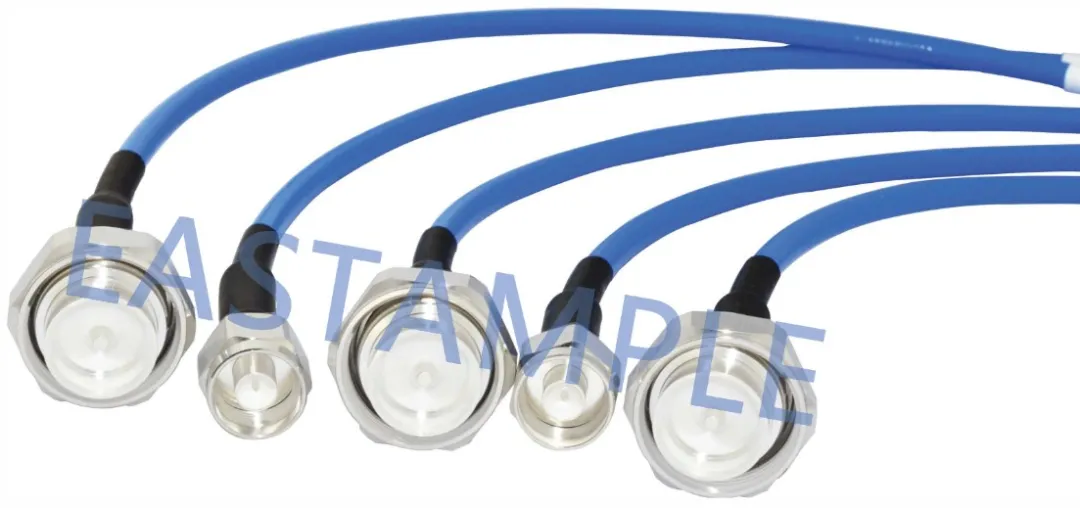

自波纹技术投入使用以来，波纹管同轴电缆虽然在设计上历经多次改良，但直至今日，波纹电缆产品仍沿袭着起初波纹技术发明的设计基准，成熟的波纹管外导体设计和长久以来的广泛应用充分证明了波纹管电缆对于电信运营商的重要意义与价值；波纹外导体同轴电缆的灵活性极高，与平滑壁电缆相比，它安装起来更加简单快捷，连接器对接也更加简化；常见的波纹铜电缆也具有极强的耐用性和可靠性，其优异的低传输衰减、低回波损耗、高屏蔽衰减和稳定的三阶交调性能，不仅广泛应用于室内分布，而且在射频广播、基站、无线蜂窝系统、3G/4G等移动传输及其它射频传输领域都有一席之地。△波纹管电缆电气性能 Electrical Specifications
●三阶互调IM3 Passive Intermodulation
-165dBc --170dBc @2*43dBm
●频率Frequency
DC-6Ghz
●驻波VSWR
1.20@DC-3GHz 1.25@3-6GHz
●阻抗Impedance
50 Ohms
●屏蔽效率Shielding Effectiveness
> -100dB
●防护等级Protection
IP66
△波纹管物理及机械特性 Physical & Mechanial Speifcations
●长度Length
可定制Custom available
●连接器Connector Type
N Male or 7/16(DIN) Male
(Special Desgn)
●连接器插拔次数Mating life Cyde
>1000
●公差Length Tolerances +/-
1.5% of Length
●工作温度Work Temperature
-40°C ~+85°C
●存储温度Storage Temperature
-35°C ~+45°C
△特点及应用:
*超低互调
*故障检测
*性能分析
*基站现场测试
*射频产品检验
*有竞争力的性价比
*天线、无线设备互连

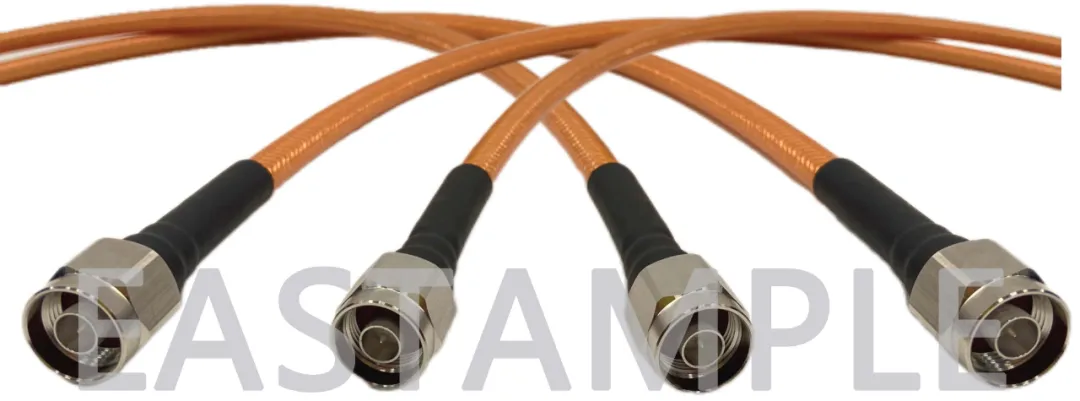

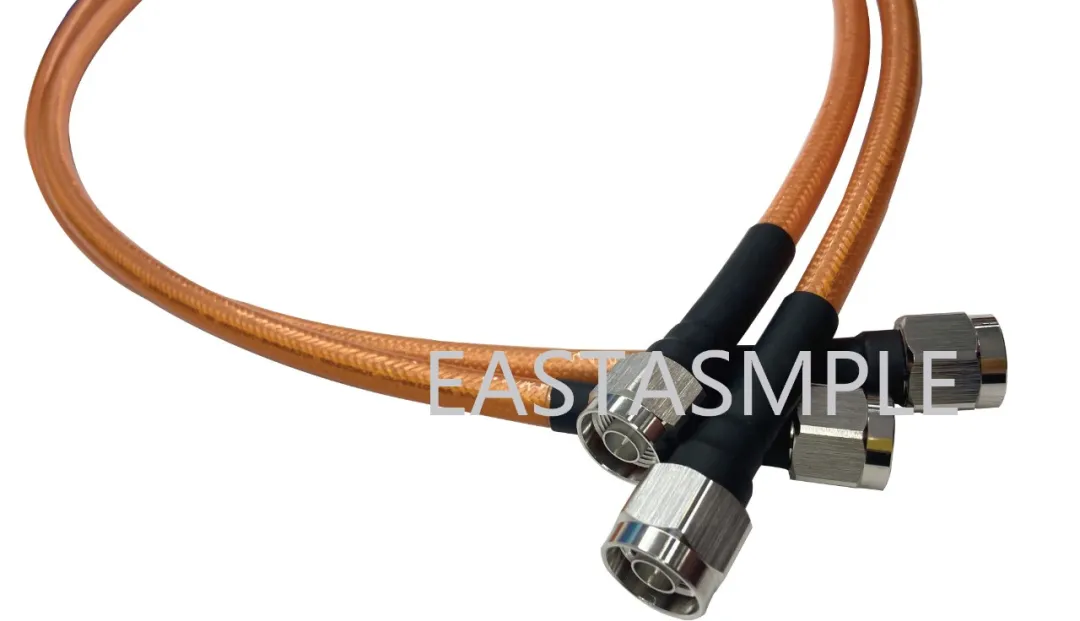

!!!JH1000超柔互调测试电缆强势来袭!!
△JH1000电缆特点
●71%Vp
●低损耗
●超高使用功率
●5D安装弯曲半径
●双层屏蔽 极高抗干扰能力
●每米都有独立标签
●超低互调

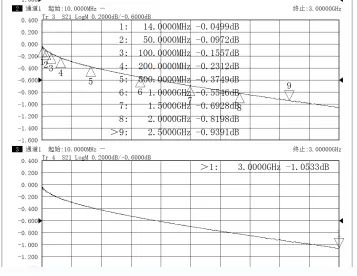

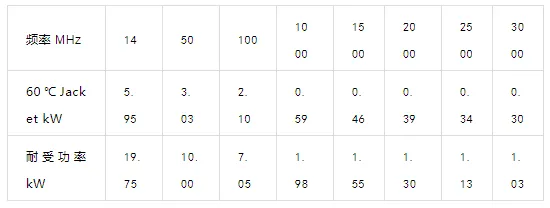

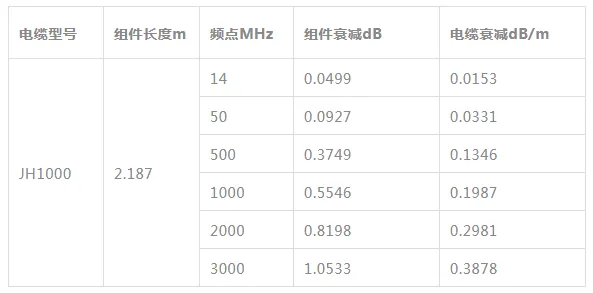

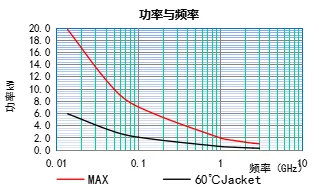

△低损与高功率指标
“该功率表数值仅适用一个标准大气压 电缆空气敷设安装周围媒介温度为20℃
其他特殊环境需要考虑环境对其影响”
