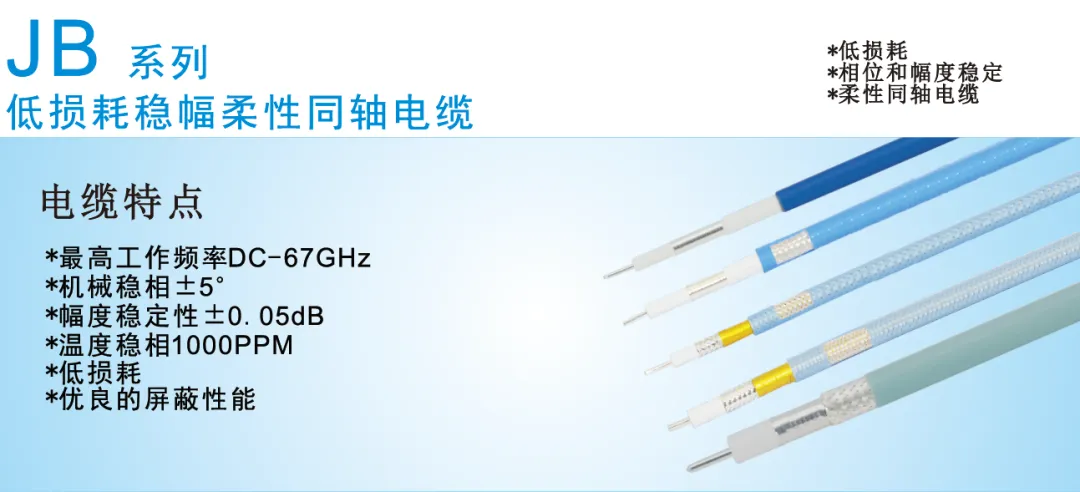

东广结合子工厂自主开发的低损耗射频电缆JB系列，该系列电缆采用低密度PTFE介质、镀银铜带、铜丝编织三层屏蔽，其特殊的结构设计与先进的生产工艺，使得电缆在全频段范围内有着优良的电气与机械性能指标，并具有很高的性价比，是低损耗首选方案。
该结构广泛应用于发射机、战斗机、舰载环境、地面武器系统，环境使用方面，采用耐环境性能优质的外护套原材料使其具有使用温度范围宽、抗腐蚀性、防潮防霉、阻燃等特点。

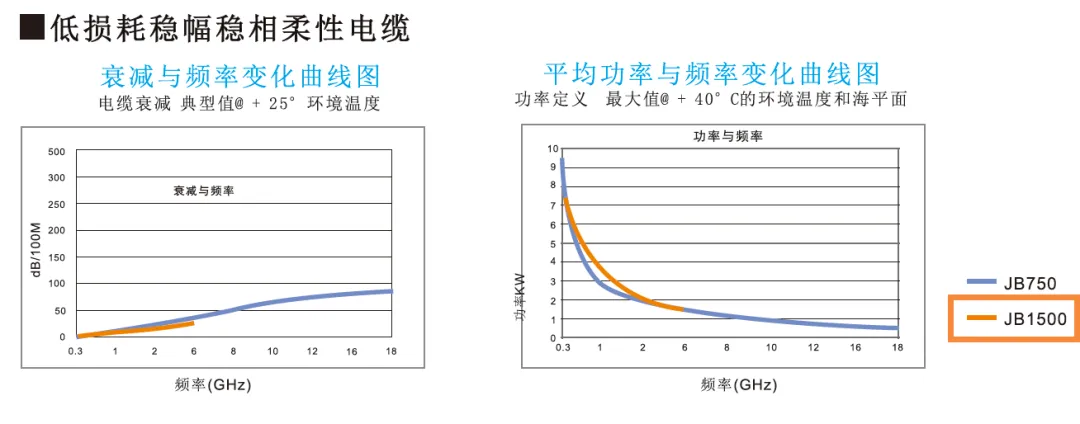

为了更好地满足大功率、超低损耗和高稳相的柔性要求，工厂用国际领先的低损稳相射频电缆工艺，结合低密度PTFE介质和镀银铜带绕包打造出来该系列目前线径最粗款，命名为JB1500，电缆直径14.7mm（±0.1mm），是一款50Ω电缆，与大功率连接器极致匹配，常用接口C/SC、N、HN、7/16、LC、7/8”EIA和1-5/8”EIA等，机械与环境性能良好，该电缆工作频率DC-6GHz，屏蔽效率上佳，工作温度-55℃~165℃，推荐用于任何要求低损耗、相位的苛刻场景。

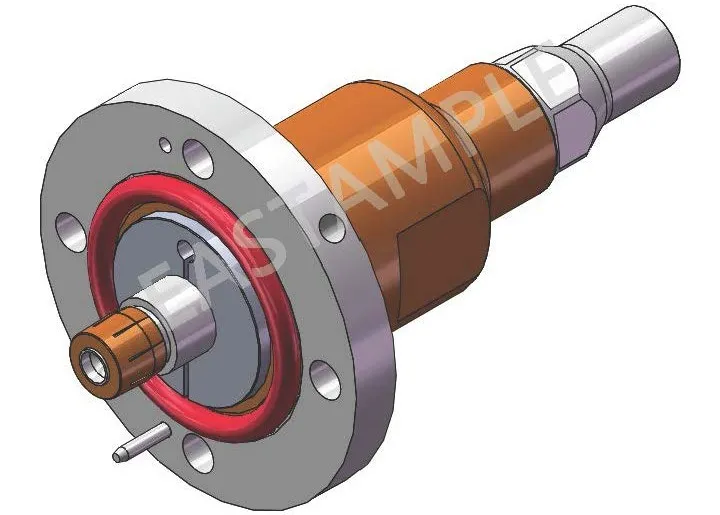

为保证快速安装和连接可靠，我司进行特殊设计连接器款式，优化的耐高压设计，避免高电场下的电弧放电，适用于蜂窝基站、大功率雷达和大功率器件测试等场景。东广推出1-5/8EIA大功率发射机射频连接器，具有功率容量大、电压驻波比小，坚固稳定、低损耗等特点，且一部分具有防水结构，是一款可用于户外作为中、高能量传输的连接器。●电气性能：
特性阻抗：50Ω
工作频率：DC-1GHz
适配电缆：JB1500
驻波比：＜1.1(0-0.5GHz)
插入损耗：＜0.65dB/M@1GHz
绝缘电阻：≥10000MΩ
介质耐压：8000V●材质镀层：
内导体：黄铜镀银
壳 体：黄铜镀三元合金
法 兰：黄铜镀三元合金
绝缘体：PTFE
C型环：黄铜三元合金
尾管：黄铜镀三元合金
防水圈：红色硅橡胶
螺钉：不锈钢●工作环境：
工作环境：-40°C~+125°C
使用寿命:1000次
△产品型号：716M-TP-C-JB1500

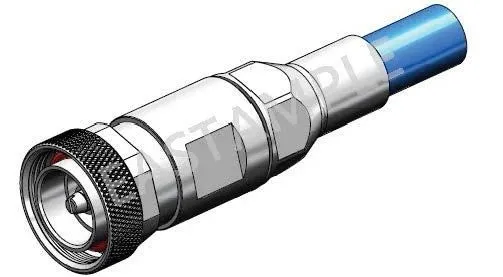

东广推出7/16 DIN同轴连接器是一种较大型50欧姆阻抗的螺纹连接器，具有功率容量大、电压驻波比小，坚固稳定、低损耗等特点，且一部分具有防水结构，亦可用于户外作为中、高能量传输的连接器，该款具有优异的驻波≤1.10（0-3GHz），超高的耐压结构远远优于市场标准。电气性能：
特性阻抗：50Ω
工作频率：DC-3GHz
适配电缆：JB1500
驻波比：＜1.1(0-1GHz)
插入损耗：＜0.65dB/M@1GHz
绝缘电阻：≥10000MΩ
介质耐压：8000V材质镀层：
内导体：黄铜镀金
壳 体：黄铜镀三元合金
螺 套：黄铜镀三元合金
绝缘体：PTFE
C型环：不锈钢钝化
尾管：黄铜镀三元合金
防水圈：红色硅橡胶工作环境：
工作环境：-40°C~+125°C

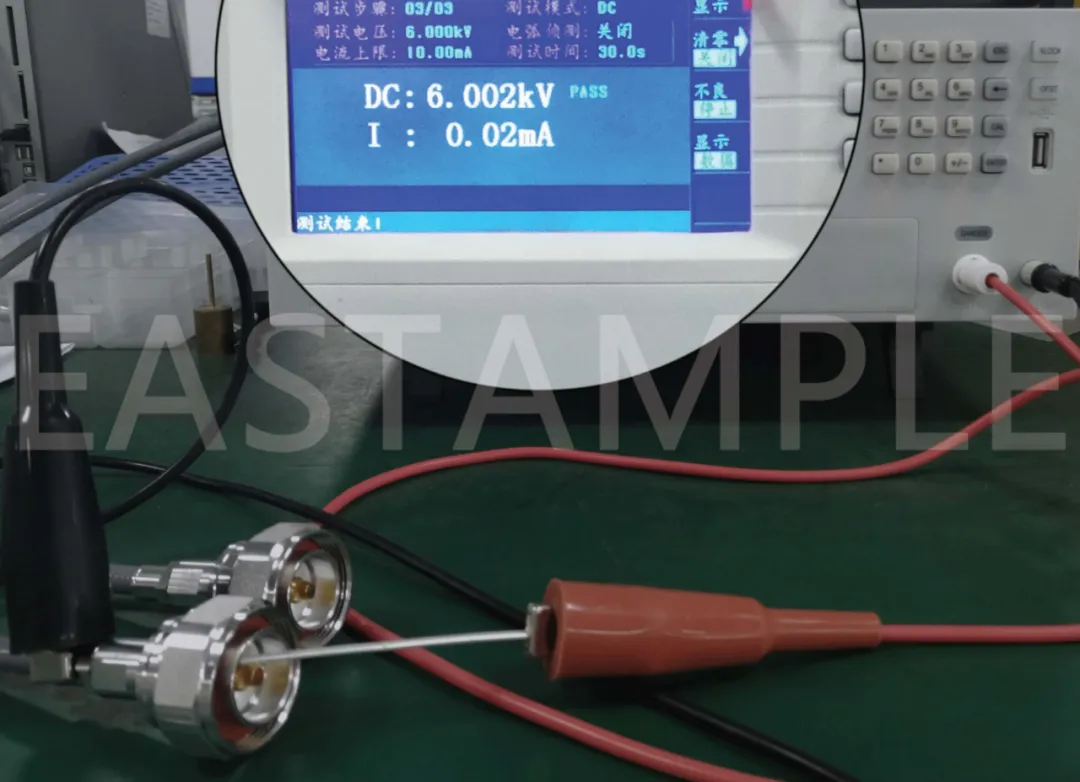

使用寿命:1000次东广提供了一系列卓越性能的微波器件产品、波导产品、连接器、转接器、射频电缆和组件，独特的设计和配置，使它们具有更高的稳定性，被广泛应用于测试和通信系统中，东广通信可为客户提供各种射频解决方案和定制的需求，欢迎垂询！（图为DM-TS-C-JA800介质耐压实测展示）
