波纹喇叭
是一种特殊类型的喇叭天线
也称为标量馈源
具有旋转对称的方向图
各辐射面的等效相位中心几乎重合
且具有较低的交叉极化电平与副瓣

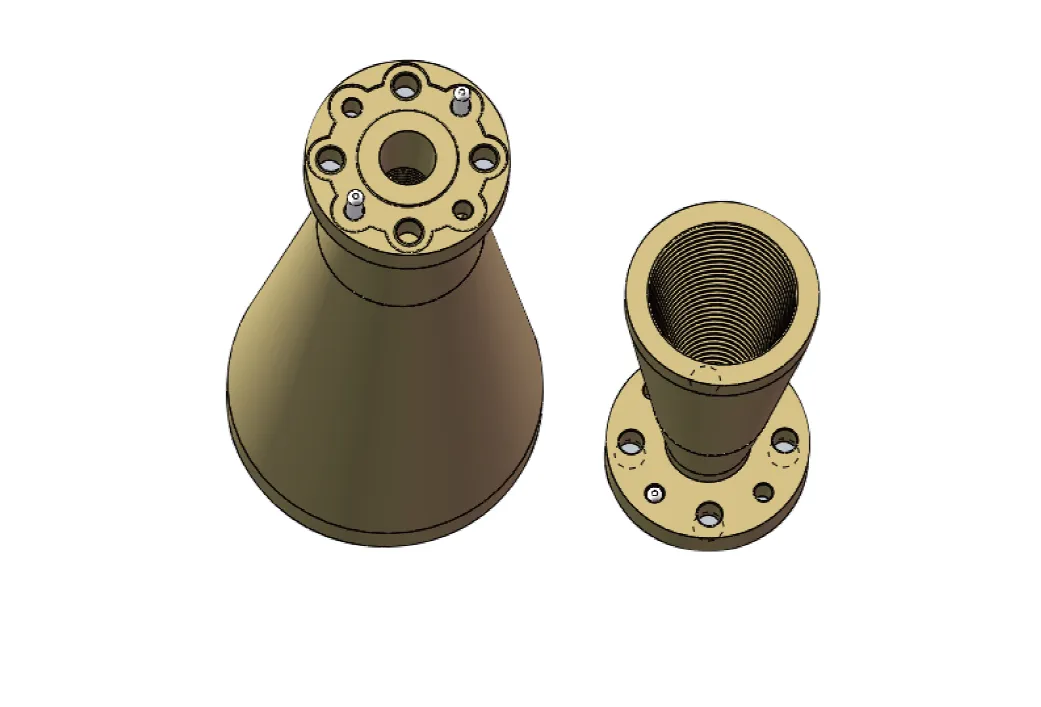

构造与工作原理

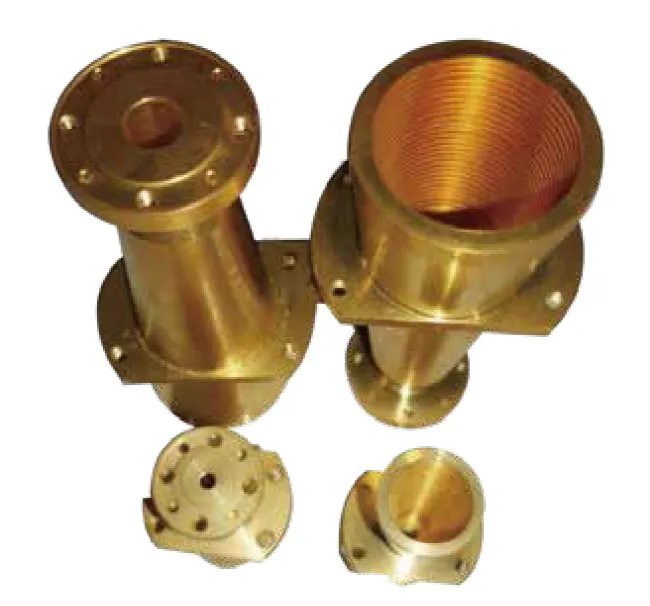

波纹喇叭通过在喇叭内壁开一系列特定深度的槽，以抑制喇叭内的有害纵向电流。这些槽改变了喇叭内的电磁场边界条件，使得在喇叭内壁附近的场分量E和H为零。波纹喇叭内的传播模式主要是TE模和TM模的线性组合，其中最常用到的一种混合模式是HE模。在HE模中，TE模和TM模具有相同的截止频率和相速，这使得波纹喇叭具有更宽的带宽和更小的旁瓣及交叉极化。特点 应用
全频段覆盖 通信系统
低驻波比 雷达系统
副瓣抑制好 辐射计系统

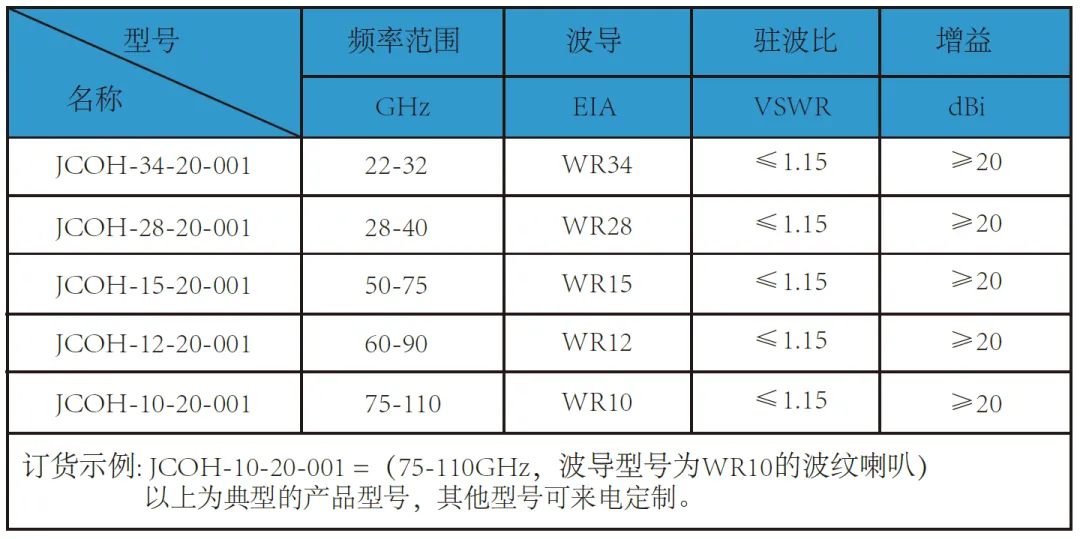

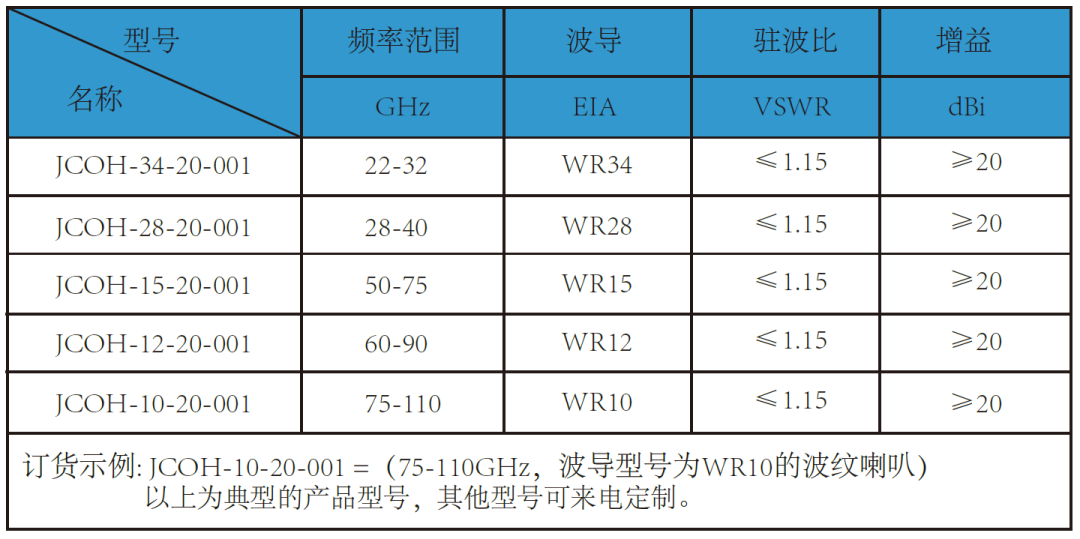

型号参数
波纹喇叭作为一种高性能的天线馈源，具有宽频带、低交叉极化电平和低旁瓣等特点，广泛应用于通信、雷达以及辐射计系统等诸多领域，与普通的圆锥喇叭或角锥喇叭相比，其更宽的带宽、更低的交叉极化电平和旁瓣电平，导致波纹喇叭的制造成本也相对较高，因为需要在喇叭内壁精确地开槽，用户在选择时，应按照应用场景和性能需求来选购。波纹喇叭是一种具有优异性能和广泛应用前景的天线馈送器件，其特殊的设计和工作原理使得它在微波天线系统中具有重要地位，并在不断推动着相关技术的发展和进步。感谢您对东广通信的关注及支持！
