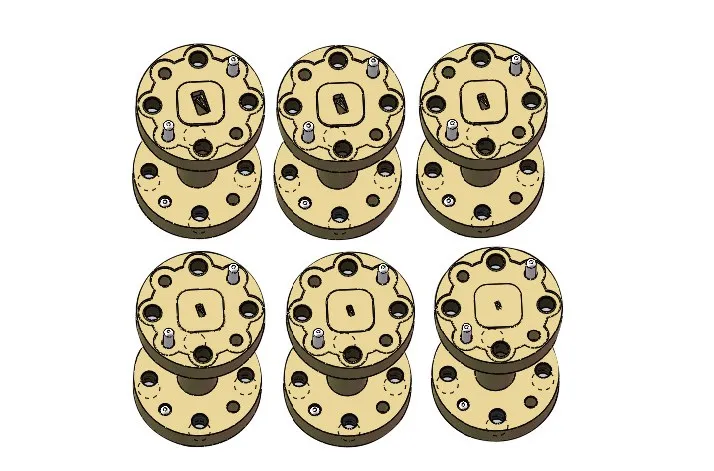

90°扭波导是一种两端的宽边和窄边的方向互换90°的波导。其结构通常包括输入波导、过渡波导和输出波导三部分。过渡波导部分的设计是实现电磁波极化方向旋转90°的关键。
当电磁波通过90°扭波导时，其极化方向会发生90°的旋转，而传播方向保持不变。这一特性使得90°扭波导在微波和毫米波系统中具有广泛的应用价值。
特点
90°扭波导能够改变电磁波的极化方向，这是其最显著的特点。
传输损耗低： 优质的90°扭波导具有较低的传输损耗，能够确保电磁波在传输过程中的能量损失最小化。
结构紧凑： 随着技术的发展，90°扭波导的设计越来越紧凑，能够满足现代微波和毫米波系统对器件尺寸的要求。
加工精度高： 90°扭波导的加工精度对其性能具有重要影响。高质量的加工技术能够确保波导的尺寸精度和表面粗糙度满足设计要求。
应用
90°扭波导广泛应用于雷达、通信卫星、移动通信、航天航空等领域。在雷达系统中，它常用于连接不同极化方向的天线；在通信卫星中，它则用于实现不同极化方向的信号传输。此外，90°扭波导还广泛应用于微波测量、微波加热和微波医疗等领域。 随着微波和毫米波技术的不断发展，90°扭波导的设计和生产工艺也在不断改进。未来的发展趋势包括小型化、高性能以及新材料等方向，其作为一种重要的微波器件，在微波和毫米波系统中具有广泛的应用价值和发展前景。
