高效信号分配方案丨SMA母一分四功分器
来源: | 作者:Eastample | 发布时间: 2025-01-09 | 122 次浏览 | 分享到:




12.03.F-00080

D005060-4-SF-72A


SMA female 一分四射频微波同轴功率功分器



功分器是无线通信系统中不可或缺的重要设备，其性能的稳

定性和可靠性对于系统的整体性能具有重要影响。作为一种在无线通信系统中广泛应用的电子设备，其主要功

能是将一个输入信号分成四个输出信号，并且可以分别调节

每个输出信号的功率。东广通信通过不断对一分四功分器进行改进和优化，以提高

其工作频率、降低插损、减小体积重量等。

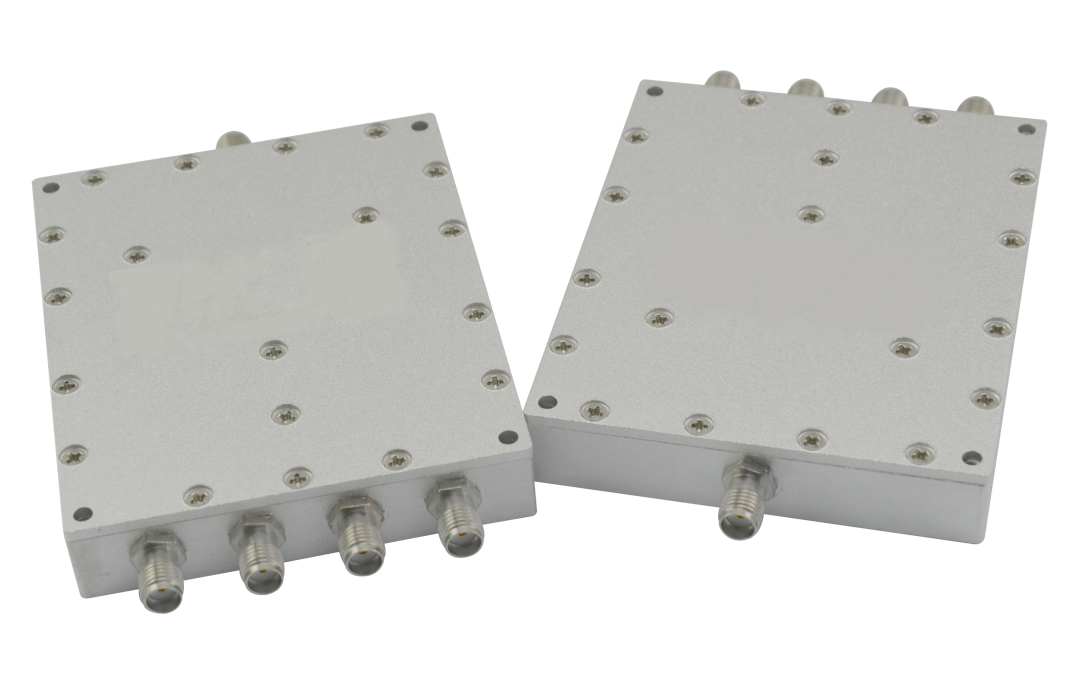

上图是以SMA母头为连接器的功分器，这是一种在射频和微波设备中最为常见的连接器类型，将一路输入信号能量分成四路输出相等或不相等能量的信号，它可以在不损失信号质量的情况下，将输入信号分发到四个输出端口上，即通过输入功率信号被分配到四个不同的输出端口时，实现功率的分配和控制。

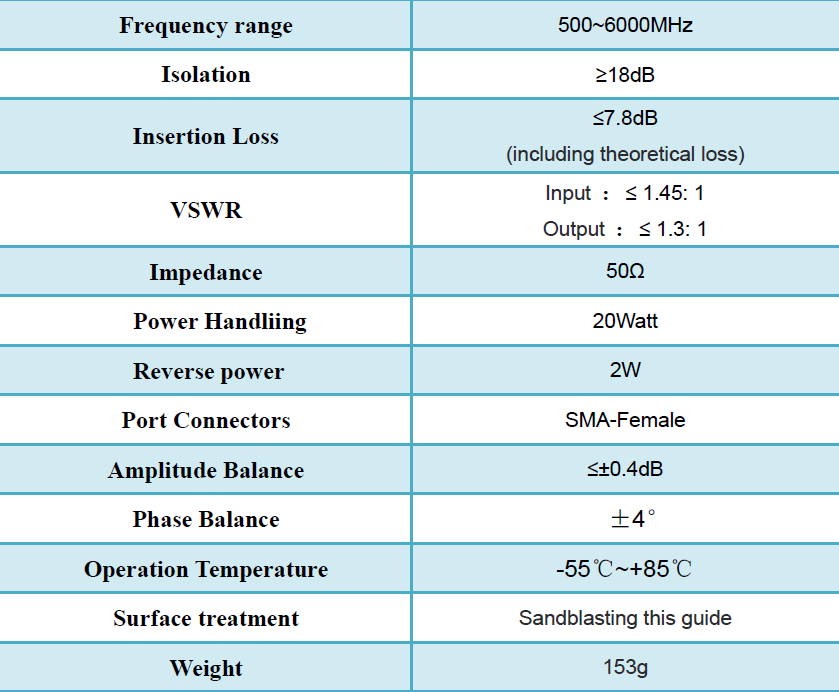

技术规格





功分器不仅需要在设计中注意阻抗匹配、功率分配、相位平

衡等问题，而且在制造上更需要高度的技术水平和精密的工

艺，以确保设备的性能稳定和可靠。



应用领域



01

无线通信系统：

一分四功分器在无线电视、移动通信、卫星通信等领域中发挥着重要作用，帮助提高系统的覆盖范围和信号质量。

02

雷达系统：

在雷达系统中，一分四功分器常用于天线阵列的馈送网络，完成功率的分配、合成等任务。

03

微波测量：一分四功分器也应用于微波测量中，用于信号的取

样、信号源的隔离等。

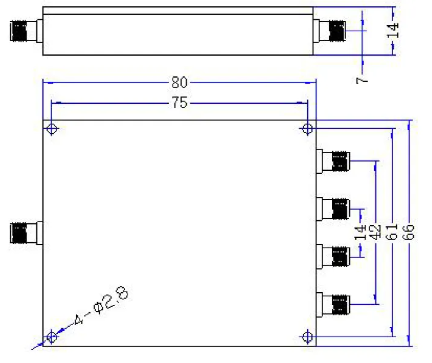

产品尺寸
