东广通信丨天线模块化与测试
来源: | 作者:Eastample | 发布时间: 2024-09-10 | 121 次浏览 | 分享到:

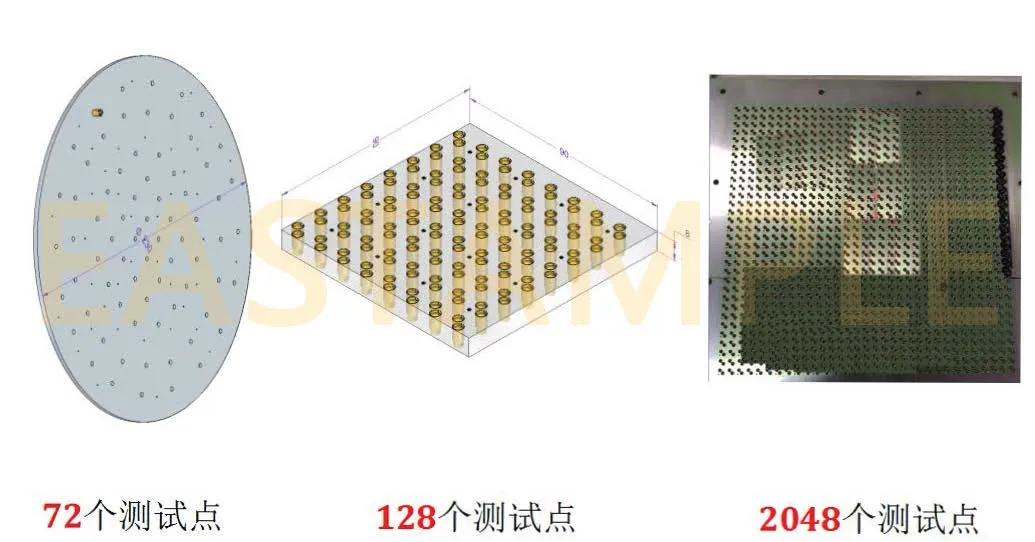

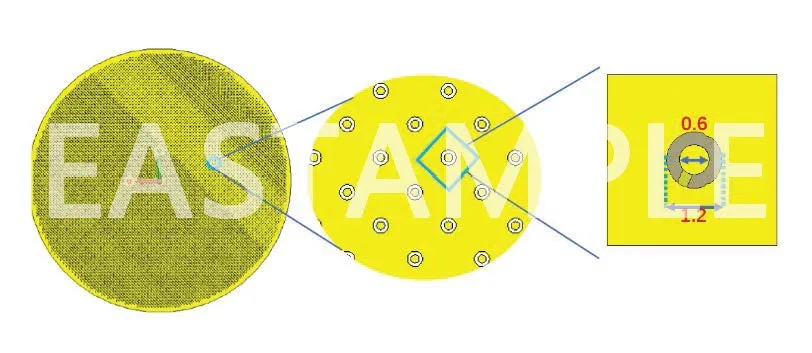

△应用背景>被测物>天线电路板上的PAD点>同心圆结构

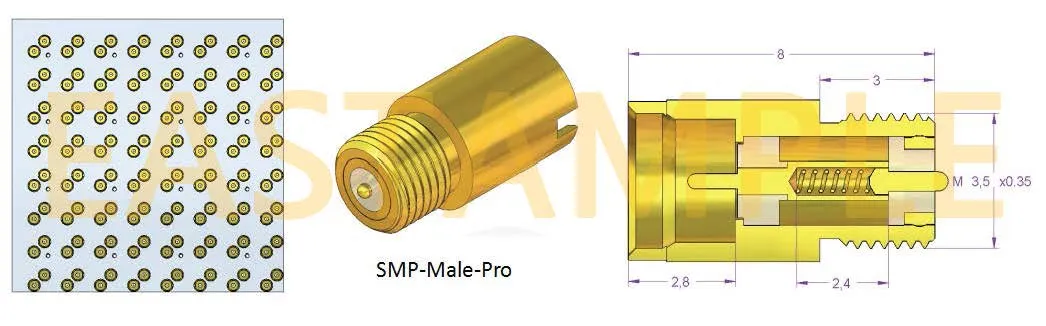

△产品外形

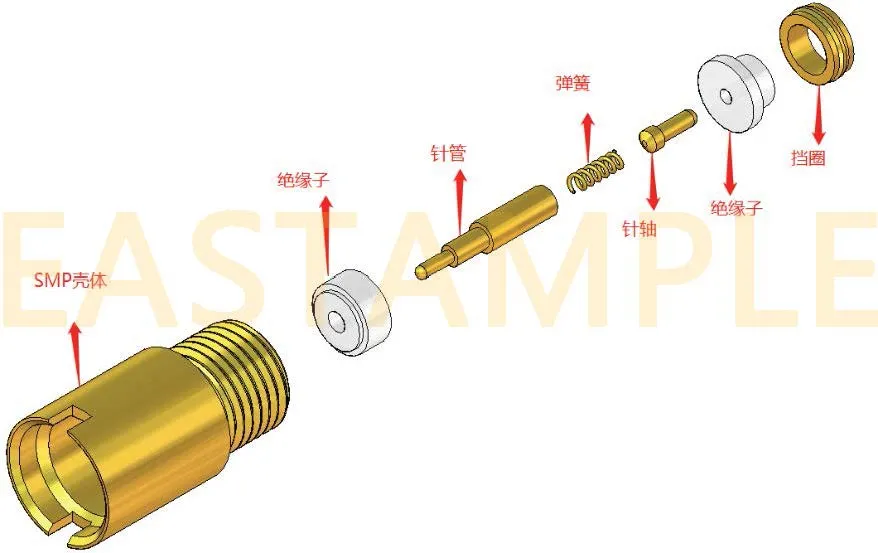

△产品结构



△设定VNA测试指标值
●标准界面GJB5246
●电气特性
特性阻抗:50Ω
频率范围:DC~12GHz
电压驻波比:1.35MAX
插入损耗:2.6MAX
时延匹配:+/-2°
相位匹配:TBD

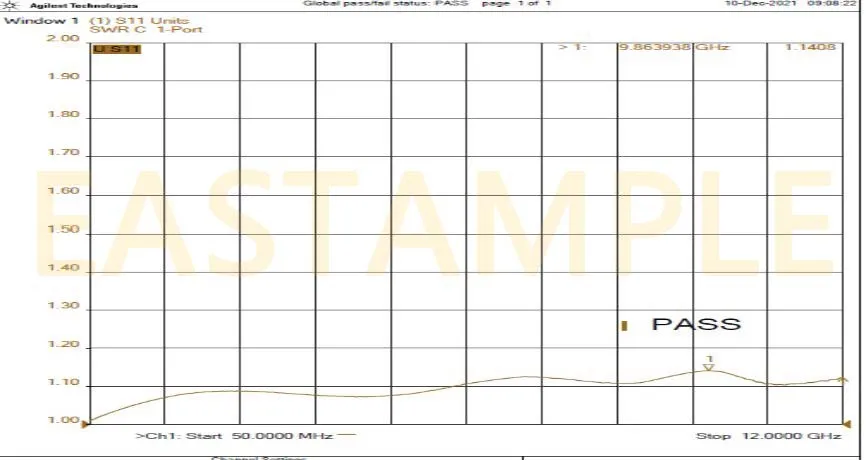

●连接器驻波比实测值




     天线模块的测试原理主要是通过利用电磁波在传导介质中的传播特性来进行性能测试。同时,天线模块传导测试也可以测量天线模块的频率特性,即模块在不同频率下的发射功率和接收灵敏度;这可以通过改变发射模块的频率,观察发射模块和接收模块之间的信号强度变化,从而得出模块在不同频率下的发射功率和接收灵敏度。
      总之,天线模块传导测试原理是一种利用介质中电磁波的传播特性来测试天线模块性能参数的测试方法。通过这些测试,我们可以了解天线模块的工作原理,从而更好地利用它来进行射频传输。

                                                                                       ——东广摘录
