八端口SMP-TR组件测试工装

来源: | 作者:Eastample | 发布时间: 2024-09-10 | 100 次浏览 | 分享到:

△应用定义：

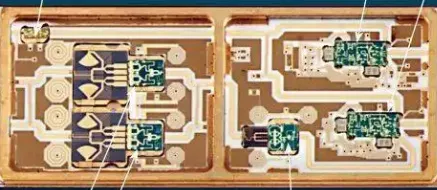

TR组件是收发组件，T/R是Trans mitter and Recei ver的缩写。T/R组件通常意义下是指一个无线收发系统中视频与天线之间的部分。

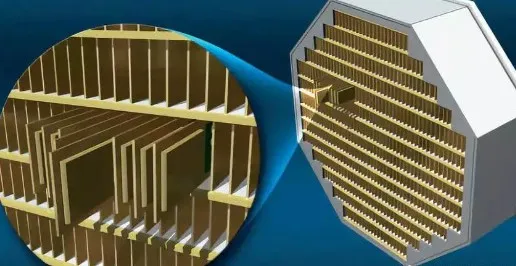

TR组件大量应用于有源相控阵雷达，主要用于实现对发射信号的放大、对接收信号的放大以及对信号幅度、相位的控制，由低噪放、功放、限幅器、移相器等组成。一部有源相控阵雷达包含了成千上万个TR组件，TR组件成本一般超过雷达总成本的50%，市场空间广阔。

△主要指标：

高频：射频信号（S参数，功率、噪声、损耗）

低频：数字信号（电流、电压）

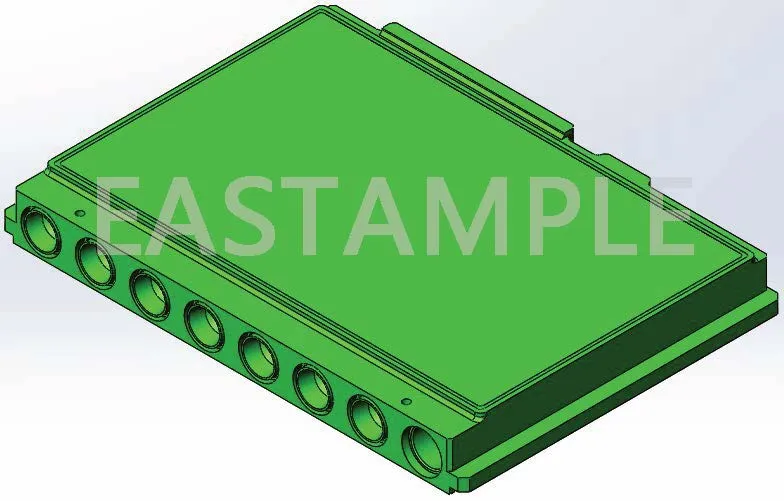

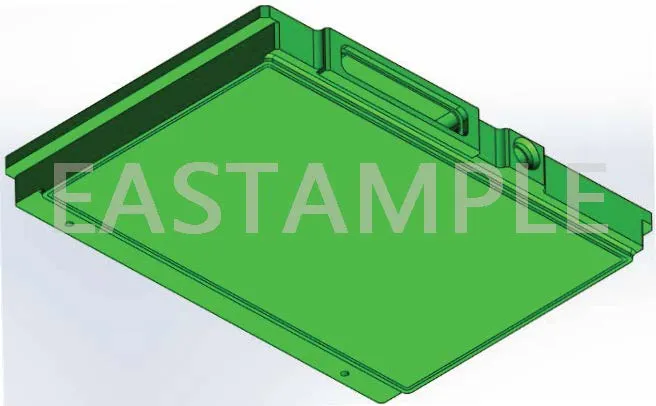

△被测物外形结构：

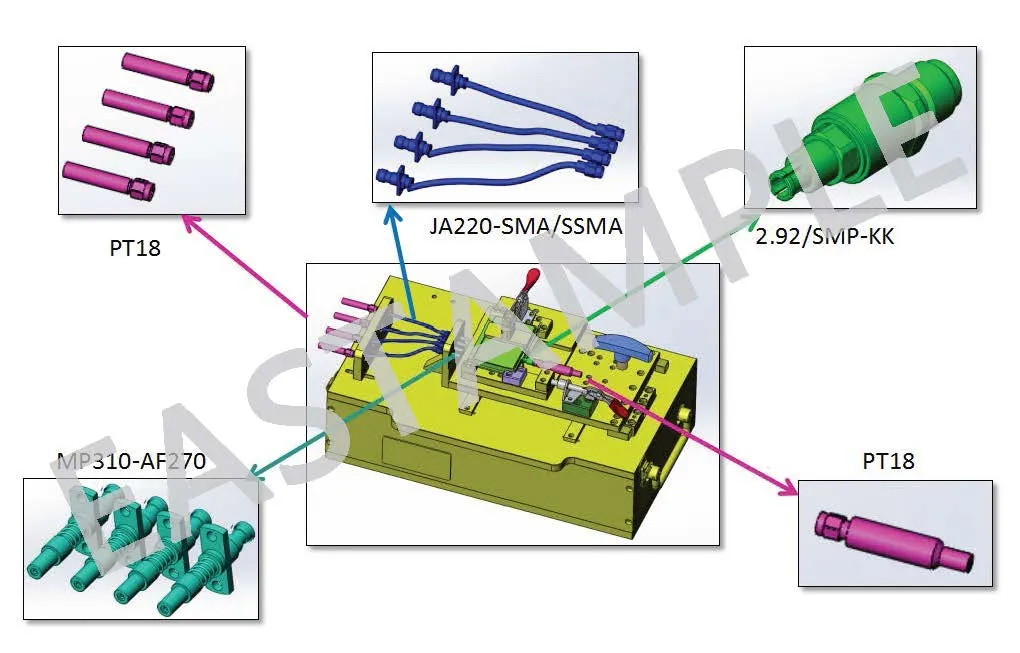

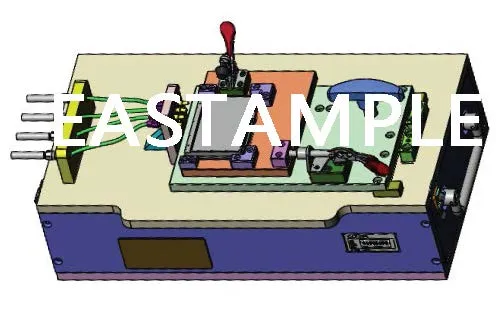

△测试方案和结构：

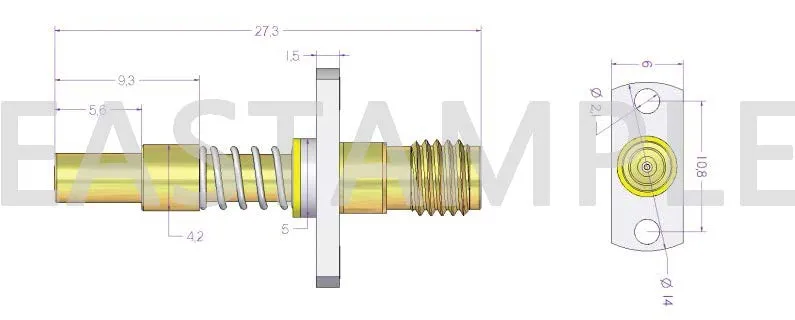

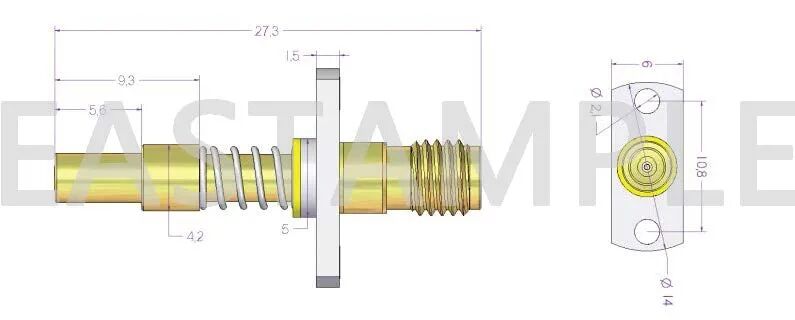

△探针规格参数：

●电气指标：
标准界面 GJB5246
特性阻抗：50Ω
频率范围：DC~18GHz
电压驻波比：1.35MAX
插入损耗：0.7dBMAX
●机械指标：
机械性能：外导体最大行程2.5mm，工作行程1.5mm，力值F=8.0±0.5N
                内导体最大行程2.0mm，工作行程0.7mm，力值F=0.8±0.1N
材质镀层：内导体：铍铜镀金
                外导体：黄铜镀金
                介质体：PTFE

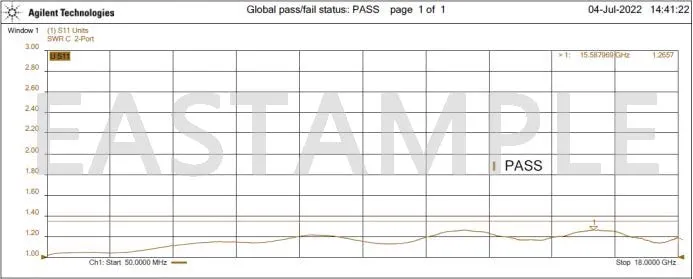

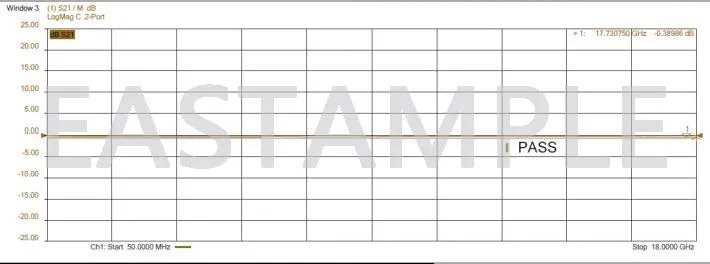

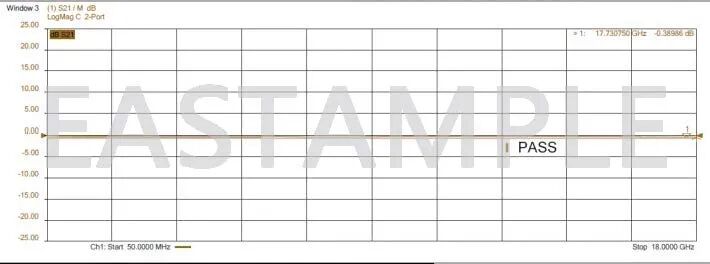

●探针实测数值：
