随着5G的大规模应用，射频连接器的小型化、高频化和集成化已成为行业趋势。为了应对这些挑战，东广通信开发了一种小型化低频连接器，这些连接器具有更小的安装空间、更高的频率和更容易的多通道群集，这些连接器将取代传统的7-16和N型连接器。
△产品优势
●优良的低PIM值

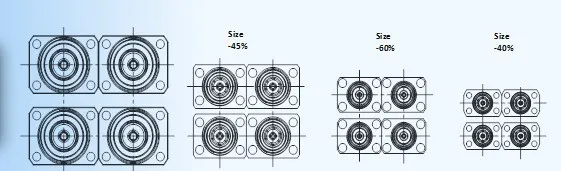

●紧凑型设计节省了空间和重量
●针对1/4“、3/8”、1/2“波纹电缆
和UT85、UT141、UT250半柔性电缆进行了优化
●同轴电触点不与机械配接硬件耦合，接触区域也不会受到损坏
●耦合 快速锁 推拉和手拧类型可与所有对应插孔连接器匹配
Connector Type（类型） | 1.5-3.5 | 2.2-5.0 | NEX10 | 4.3-10 |
Impedance（阻抗） | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
Frequency range （频率） | DC to 36 GHz | DC to 20 GHz | DC to 20 GHz | DC to 12 GHz |
PIM3( @ 2 × 43 dBm) | ≤ -160dBc | ≤ -160dBc | ≤ -160dBc | ≤ -160dBc |
Return loss (typical) （回波损耗）
| ≤ -30 dB @ DC to 6 GHz | ≤ -30 dB @ DC to 6 GHz | ≤ -30 dB @ DC to 6 GHz | ≤ -30 dB @ DC to 6 GHz |
≤ -28 dB @ 6 - 20 GHz | ≤ -28 dB @ 6 - 12 GHz | ≤ -28 dB @ 6 - 12 GHz | ≤ -28 dB @ 6 - 8 GHz |
≤ -20 dB @ 20 - 36 GHz | ≤ -20 dB @ 11 - 20 GHz | ≤ -20 dB @ 11 - 20 GHz | ≤ -20 dB @ 8 - 12 GHz |
Mating cycles （寿命） | ≥ 1000 | ≥ 1000 | ≥ 1000 | ≥ 1000 |
Engagement force (push-pull)（接合力 推-拉） | 30 N | 50 N | 50N | 100 N |
Disengagement force (push-pull)（分离力） | 25 N | 40 N | 40 N | 80 N |
Recommended torque (screw type)（建议扭矩） | 0.7 Nm | 1.1 Nm | 1.1 Nm | 3 Nm |
Water proof（防水） | IP 68 (@ 1 m, 24 hours) | IP 68 (@ 1 m, 24 hours) | IP 68 (@ 1 m, 24 hours) | IP 68 (@ 25 m, 1 hour) |
