SSMP同轴负载丨高效射频阻抗匹配解决方案

来源: | 作者:Eastample | 发布时间: 2024-09-10 | 151 次浏览 | 分享到:

同轴负载是微波无源单端囗器件，它被广泛地应用于微波设备和微波电路中，负载的主要功能是全部吸收来自传输线的微波能量，改善电路的匹配性能，负载通常接在电路的终端，故又称作终端负载或匹配负载。

射频同轴负载主要应用在无线电设备、电子仪器以及各种微波装备等系统中，对空置的备用信道和测试端口进行阻抗匹配，在保证了信号阻抗匹配的同时，又大大减少了空置端囗信号泄漏和系统间的相互干扰。

SSMP(Small SubMiniature Push-on)接口类型，顾名思义这种接口具有较小的尺寸和方便的连接方式，可能涵盖不同的功率范围，具体取决于其设计和应用需求，广泛应用于无线通信、卫星通信、雷达、医疗设备等小型化、轻量化的需求下的领域。

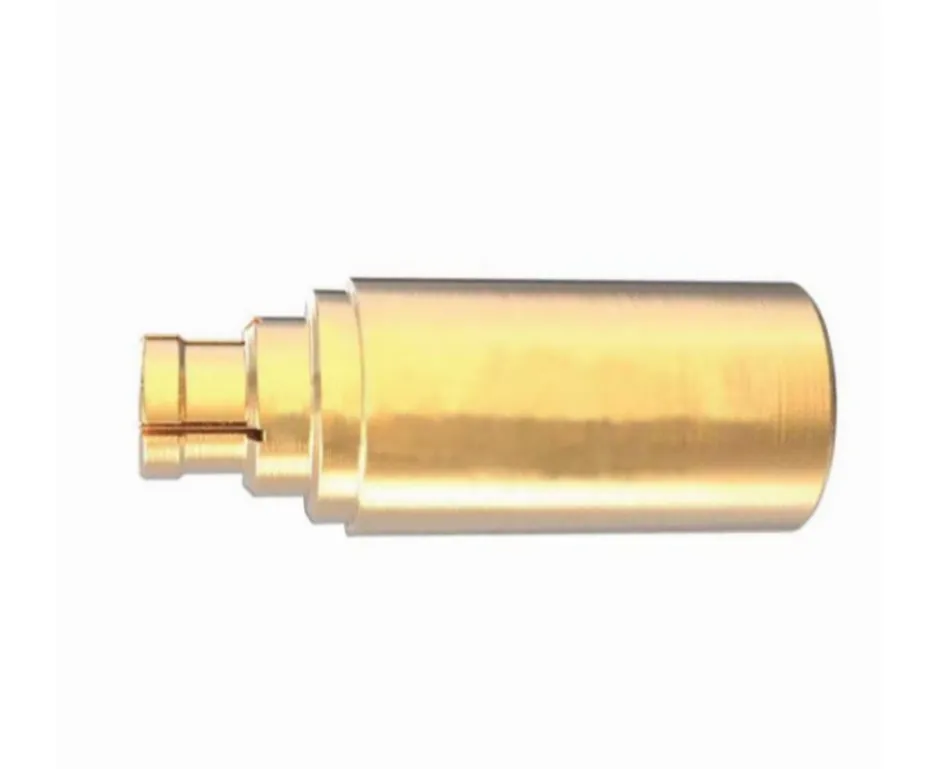

12.03.RF-000310 L1-SSPF-18

技术要求：

1.执行标准：GJB681A-2002；

2.特性阻抗：50Ω；

3.工作频率：DC~18GHz；

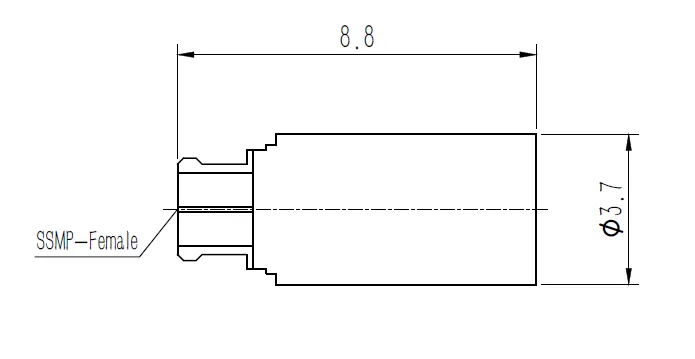

4.接接器形式：SSMP-Female；

5.性能指标：

驻波比：＜1.35@18GHz；

功率：1W；

6.材质镀层：

连接器外壳：铜镀金；

产品表面处理：铜镀金；

7.使用温度：-55°C~+125°C；
