高效信号分配方案丨SMA母一分四功分器
来源: | 作者:Eastample | 发布时间: 2024-09-10 | 159 次浏览 | 分享到:

12.03.F-00080

D005060-4-SF-72A

SMA female 一分四射频微波同轴功率功分器


功分器是无线通信系统中不可或缺的重要设备,其性能的稳定性和可靠性对于系统的整体性能具有重要影响。
作为一种在无线通信系统中广泛应用的电子设备,其主要功能是将一个输入信号分成四个输出信号,并且可以分别调节每个输出信号的功率。
东广通信通过不断对一分四功分器进行改进和优化,以提高其工作频率、降低插损、减小体积重量等。

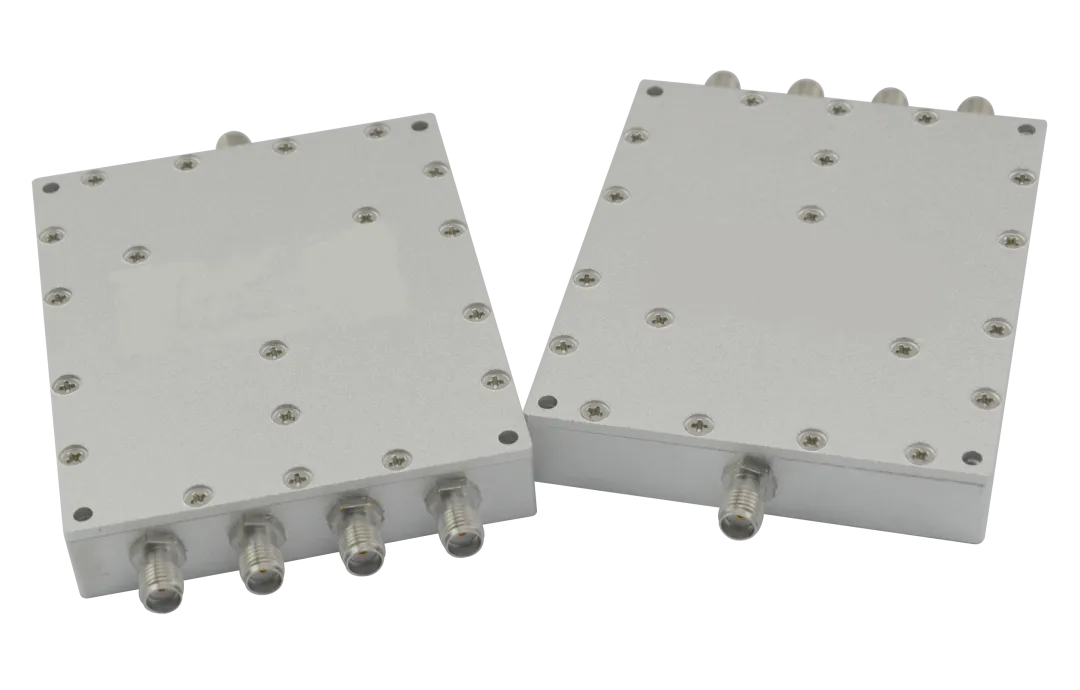

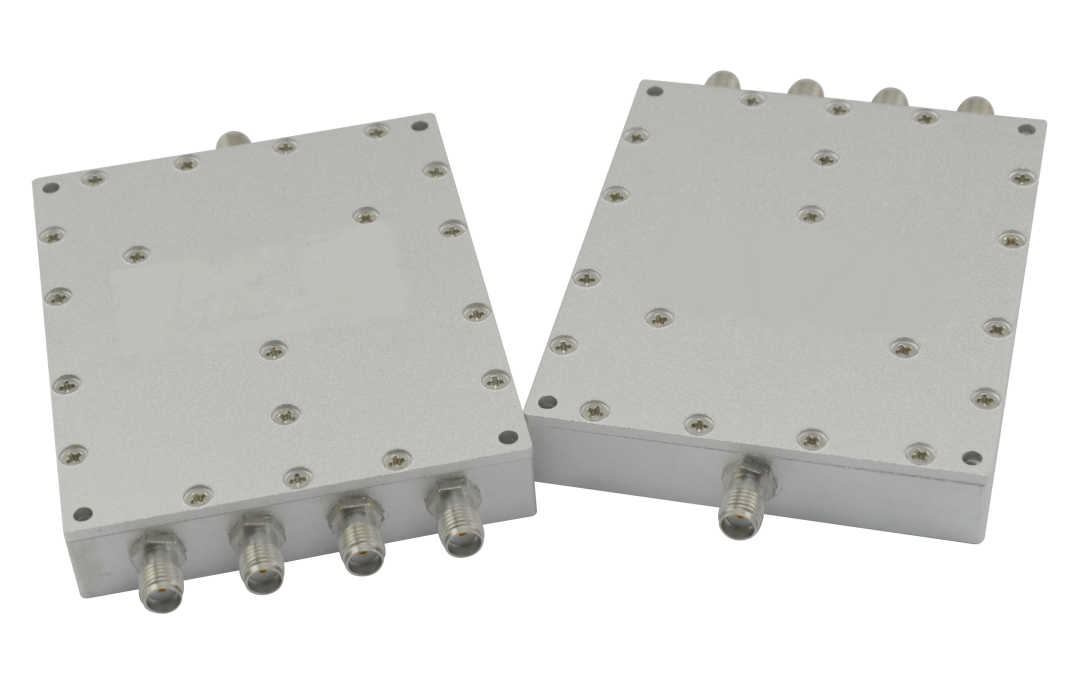

上图是以SMA母头为连接器的功分器,这是一种在射频和微波设备中最为常见的连接器类型,将一路输入信号能量分成四路输出相等或不相等能量的信号,它可以在不损失信号质量的情况下,将输入信号分发到四个输出端口上,即通过输入功率信号被分配到四个不同的输出端口时,实现功率的分配和控制。
功分器不仅需要在设计中注意阻抗匹配、功率分配、相位平衡等问题,而且在制造上更需要高度的技术水平和精密的工艺,以确保设备的性能稳定和可靠。

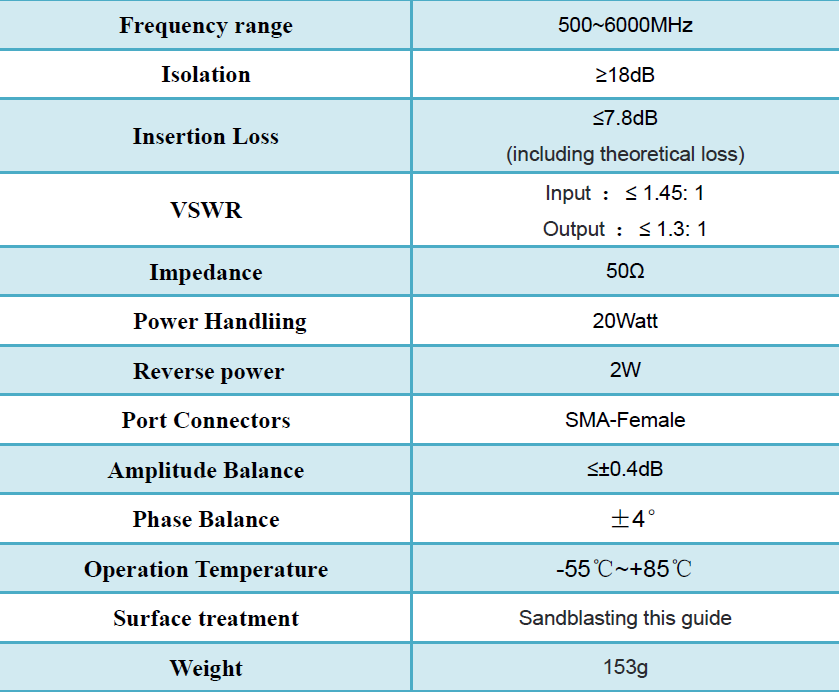

技术规格



应用领域:


无线通信系统:

一分四功分器在无线电视、移动通信、卫星通信等领域中发挥着重要作用,帮助提高系统的覆盖范围和信号质量。


雷达系统:

在雷达系统中,一分四功分器常用于天线阵列的馈送网络,完成功率的分配、合成等任务。


微波测量:

一分四功分器也应用于微波测量中,用于信号的取样、信号源的隔离等。

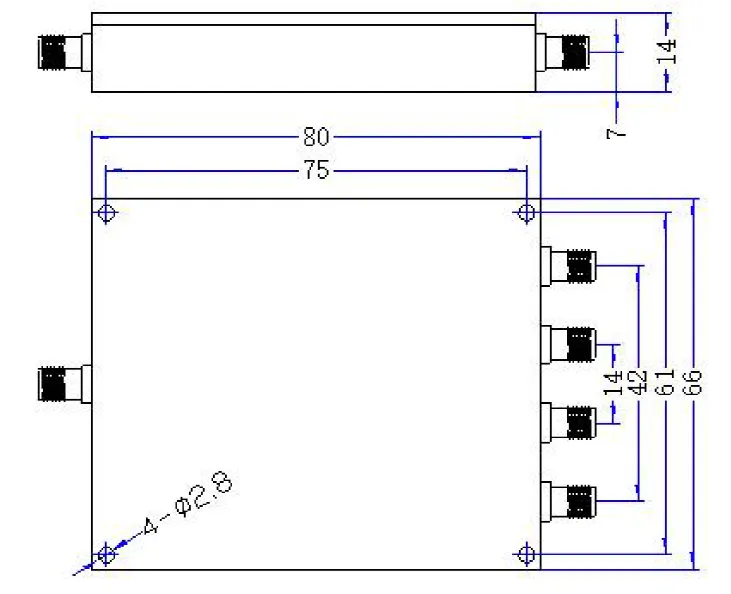

产品尺寸
