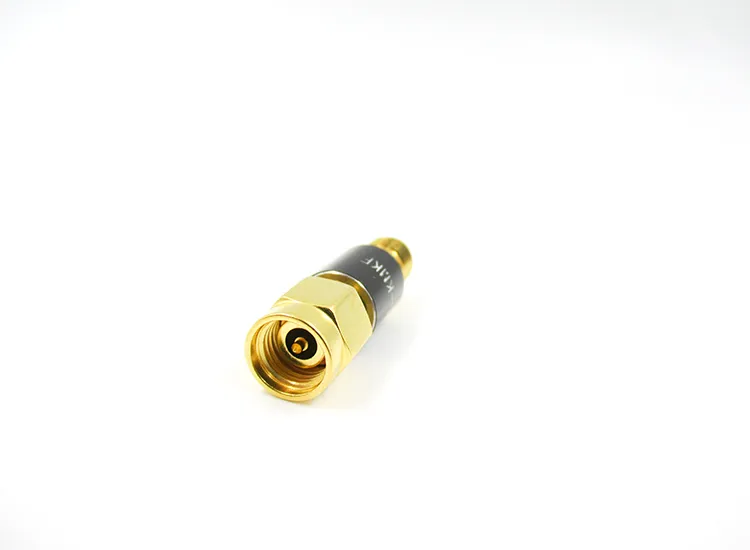

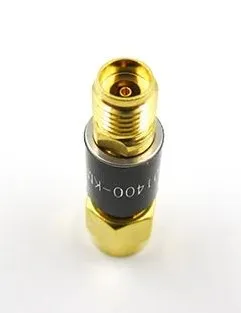

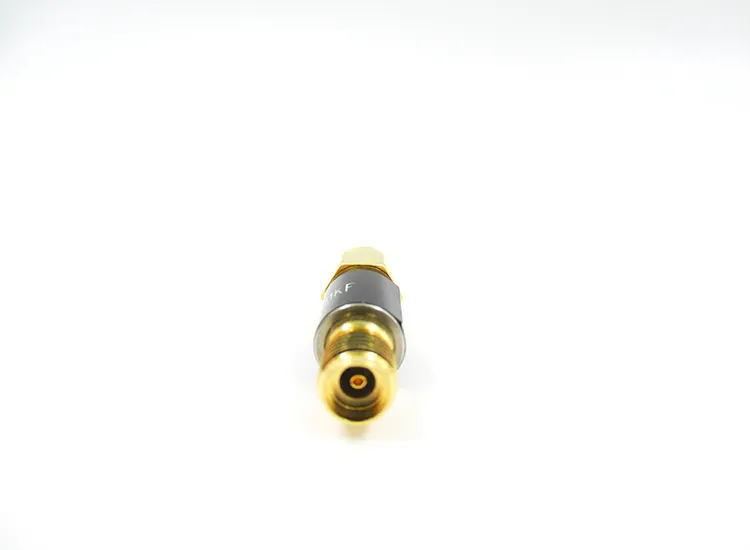

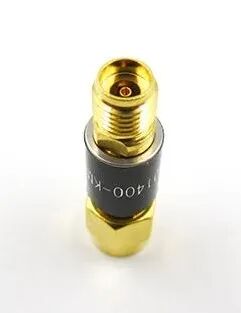

隔直器，又称隔直接头或隔直模块，实质上是一种隔直电路，允许高频信号通过，而阻止低频信号（如直流信号）通过，本文接口类型为2.92mm公转母的隔直器，通常覆盖较宽的频率范围。产品的频率范围为10MHz至40GHz，接头材质采用黄铜镀金，以确保连接的稳定性和可靠性，内导体材质为铍铜镀金，以提高信号传输性能和抗腐蚀能力。随着5G通信、高端测试测量仪器等技术的快速发展，毫米波频段的电路设计和应用越来越多；2.92公转母隔直器因其优异的性能，被广泛应用于这些领域的高频信号传输和隔离中，在射频测试、无线通信系统、雷达系统等领域中，2.92公转母隔直器也发挥着重要作用。技术指标(Technical indicators) 参数(Parameter)
频率(Frequency Range) 0.1-40GHz
驻波比(VSWR) <1.55 (0.1-40GHz)
插入损耗(Insertion loss) <1.2dB (0.1-40GHz)
阻抗(Impedance) 50Ω
连接器形式(Connector) 2.92mm (M,F)

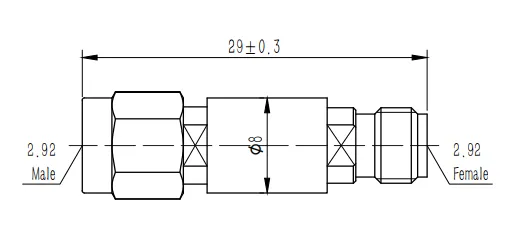

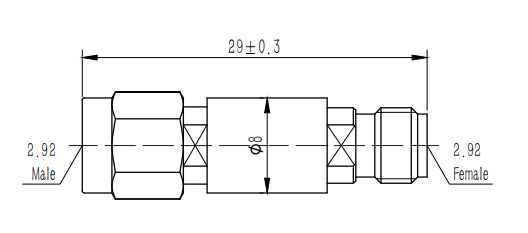

外形尺寸(Dimensions) φ8×29
重量(weight) 15g
温度范围(Temperature range) -35℃～+85℃
中心导体(Inner Conductor) 铍铜镀金
外导体(Outer Conductor) 黄铜镀金

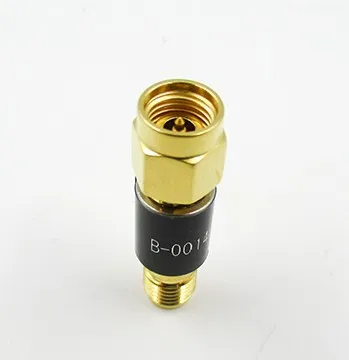

产品型号 B-00140–KMKF–70A
料号12.03.QD-0012
性能指标(Performance)
频率范围(GHz) 0.1~40GHz
插入损耗(Insertion loss) <1.2dB(0.1-40GHz)
驻波比(VSWR) <1.5 (0.1-40GHz)
接头形式 2.92mm (M,F)

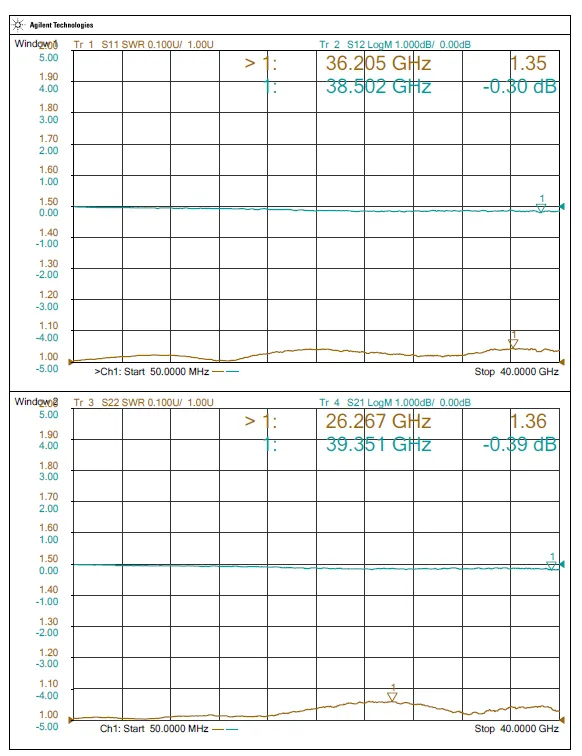

测试报告：
