12.03.QD-0011
D-05265-SMSFSMA公转母隔直器的主要功能是在射频电路中隔离直流信号，防止直流电流对射频信号产生干扰或损坏电路元件。同时，它允许射频信号在隔离直流信号的同时顺利通过，保证射频传输系统的正常运行；采用SMA（SubMiniature version A）接口的公转母结构设计，SMA接口是一种广泛使用的射频连接器接口，具有尺寸小、性能优越等特点；公转母结构则指的是一端为公头（插头），另一端为母头（插座）的连接方式。技术要求：
1..工作频率：0.1-26.5GHz
2.特性阻抗：50Ω
3.性能指标：
驻波比：<1.5(0.1-26.5GHz)
插入损耗：<0.6dB(0.1-26.5GHz)
4.材质镀层：
内导体：K-铍铜镀金J-黄铜镀金
外导体：黄铜镀镍
5.使用温度：-55°C~+100°C
6.产品表面处理：铝外壳，清洗钝化

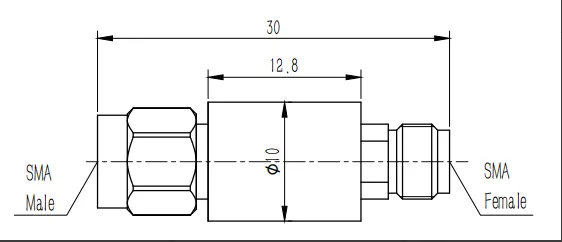

7.产品尺寸图：单位（mm）
8.特点与优势
高频特性：
SMA公转母隔直器通常具有较高的工作频率范围，能够满足多种射频传输系统的需求。
低插损：
设计精良的隔直器具有较低的插入损耗，对射频信号的衰减较小，有利于保持信号的强度和质量。
高隔离度：
能够有效隔离直流信号，防止直流电流对射频信号的干扰。
耐压能力强：
部分SMA公转母隔直器还具有较强的耐压能力，能够承受较高的电压而不损坏。
9.选购建议
在选购SMA公转母隔直器时，需要考虑以下几个因素：
工作频率范围：
确保所选隔直器的工作频率范围满足实际需求。
插入损耗：
选择插入损耗较低的隔直器，以保证射频信号的传输质量。
隔离度：
根据应用场景对隔离度的要求选择合适的隔直器。
耐压能力：
如果应用场景中存在较高的电压，需要选择耐压能力较强的隔直器。
品牌与质量：
选择东广通信，选择质量可靠的隔直器，以保证产品的稳定性和可靠性。

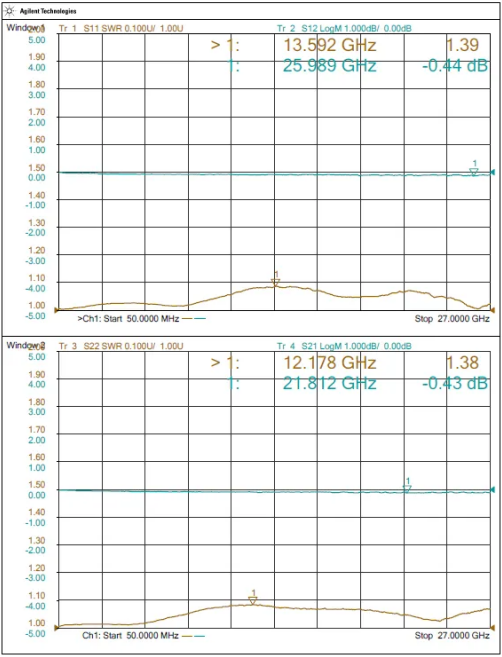

测试报告
