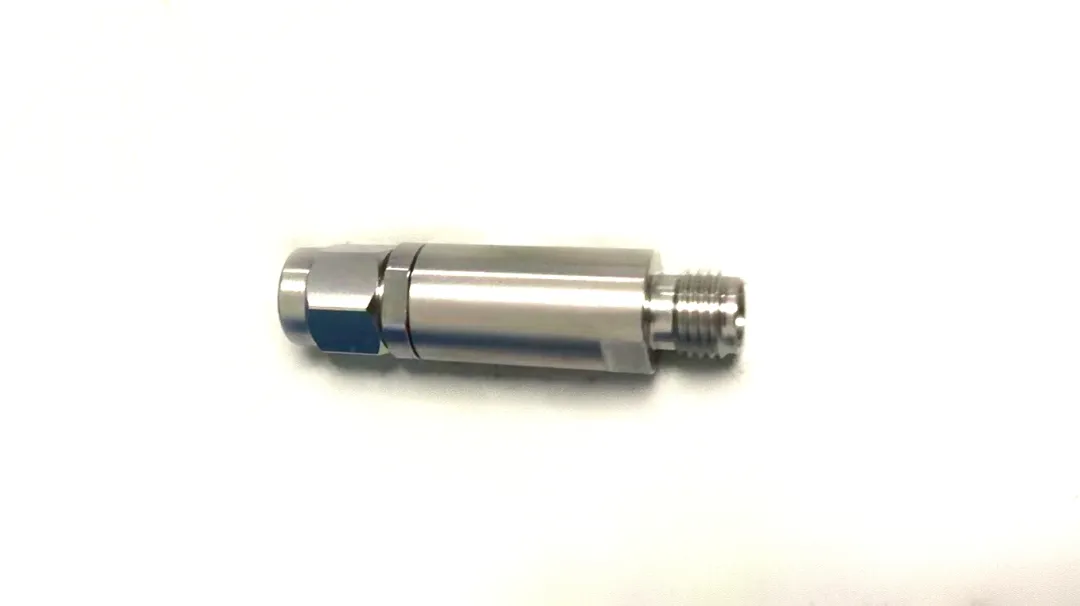

3.5mm公转母隔直器丨掌握射频纯净传输
来源: | 作者:Eastample | 发布时间: 2024-09-10 | 351 次浏览 | 分享到:

12.03.QD-0013

B-05265-35M35F






随着整机系统的小型化、高频化需求不断增加，3.5mm同轴连接器及其隔直器技术也在不断进步。近年来，随着SMT（表面贴装）技术的广泛应用，元器件的片式化、表面贴装化成为主流趋势，进一步推动了3.5mm同轴隔直器的小型化、轻量化发展。
3.5mm同轴隔直器主要用于隔断发射机和天线之间的直流通路，从而避免两者之间的相互干扰。其工作原理基于同轴传输线的特性，通过合理设计隔直器的内部结构，实现高频信号的传输和直流信号的隔离。
3.5mm接口作为毫米波段的代表，以其高可靠性、高频率传输特性及便捷的连接方式，在多个领域得到广泛应用。







技术参数






● 执行标准：GJB681A-2002

● 特性阻抗：50Ω

● 工作频率：0.1~26.5GHz

● 接头形式：3.5mm(M、F)


● 性能指标：

驻波比：＜1.2（0.1~27GHz）

插入损耗：＜0.63dB（0.1~27GHz）


● 材质镀层：

外导体：不锈钢钝化

内导体：铍铜镀金

介质体：PEl


● 使用温度：-55°C~+100°C

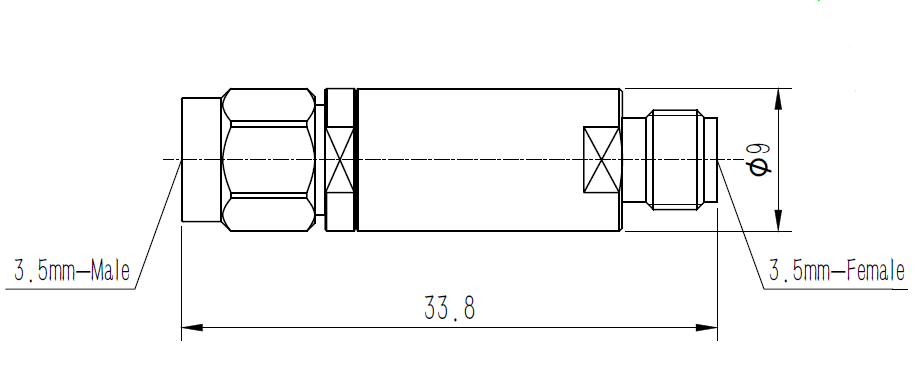

● 尺寸图：

   单位：mm

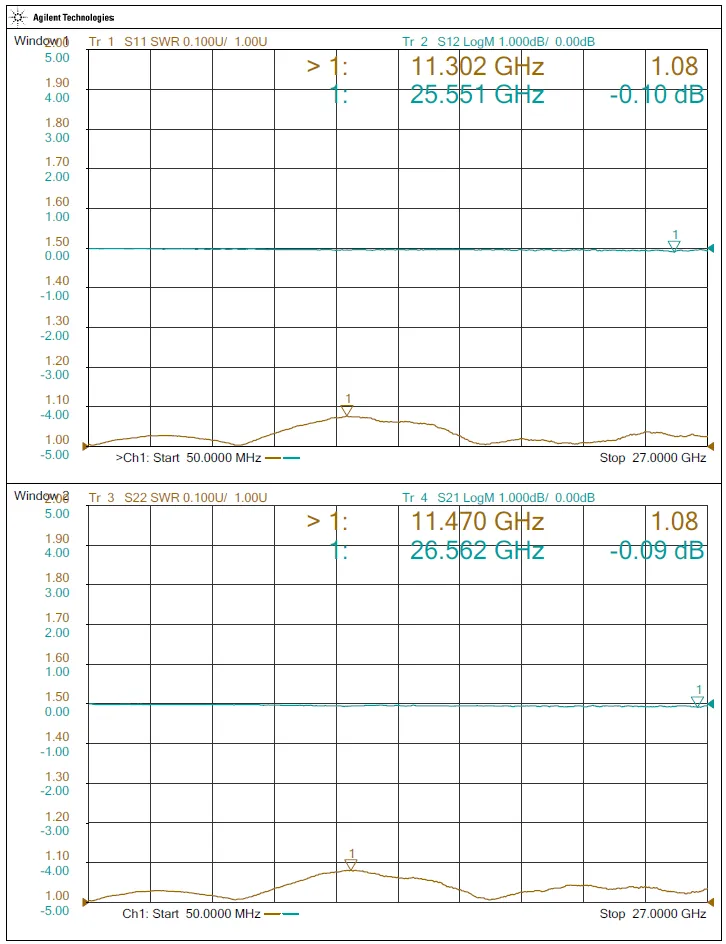

测试报告
