耦合器是一种将微波信号按比例分成几路的元件，其核心功能在于实现信号的精确分配和传输。与传统的功率采样方式不同，耦合器通过特定的结构设计，能够在不干扰主传输线路的前提下，从主传输线中耦合出部分微波能量，并将其传输到另一条传输线上。这种设计不仅简化了微波能源采样的过程，还提高了采样的准确性和稳定性。

耦合器内部通常包含两条相邻的传输线，通过巧妙的耦合机制，使得一条传输线上的微波能量能够高效地转移到另一条传输线上。这种耦合过程不依赖于复杂的操作器件和调整，从而保证了耦合器在使用过程中的便捷性和可靠性。

技术要求：

● 特性阻抗：50Ω

● 工作频率：DC~20GHz

● 性能指标：

驻波比：<1.30(DC~6GHz)

插损：<0.6dBmax(DC~6GHz)

耦合精度：±1.0dBmax

频率耦合敏感度：±0.8dB

方向性：≥15dB

功率：20W

● 接口类型：SMA-F

● 材质镀层：

内导体：黄铜镀金

外导体：铝

介质体：PEl

● 使用温度：-40°C~+85°C

在微波技术和通信领域中，SMA（SubMiniature version A）耦合器作为一种重要的无源元件，扮演着不可或缺的角色。它不仅在信号的分配和传输中展现出卓越的性能，还在严苛的应用环境中提供了可靠的解决方案。

产品优势：

●高效能

SMA耦合器以其高带宽、高指向性和高功率的特点著称，其带宽范围广泛，通常覆盖0.5至18GHz的频段，满足了大多数微波应用的需求。同时，SMA耦合器的高指向性保证了信号在传输过程中的稳定性和准确性，减少了信号衰减和反射误差。此外，其高功率处理能力使得SMA耦合器能够应对高功率微波信号的传输需求。

●优异性能

SMA耦合器在性能上表现出色，具有优异的频率平坦度和低驻波比。这意味着在不同频率下，耦合器的性能保持一致，减少了因频率变化而导致的信号失真和损耗。同时，低驻波比确保了信号在传输过程中的高效性和稳定性，进一步提高了系统的整体性能。

●耐用性

SMA耦合器采用高品质的材料和先进的制造工艺制成，具有优异的耐用性和可靠性。其主体通常由铝制成，表面经过特殊处理以提高耐腐蚀性和耐磨性。此外还能够在高低温环境下稳定工作，通常可在-40°C~+85°C下正常工作而不分解。

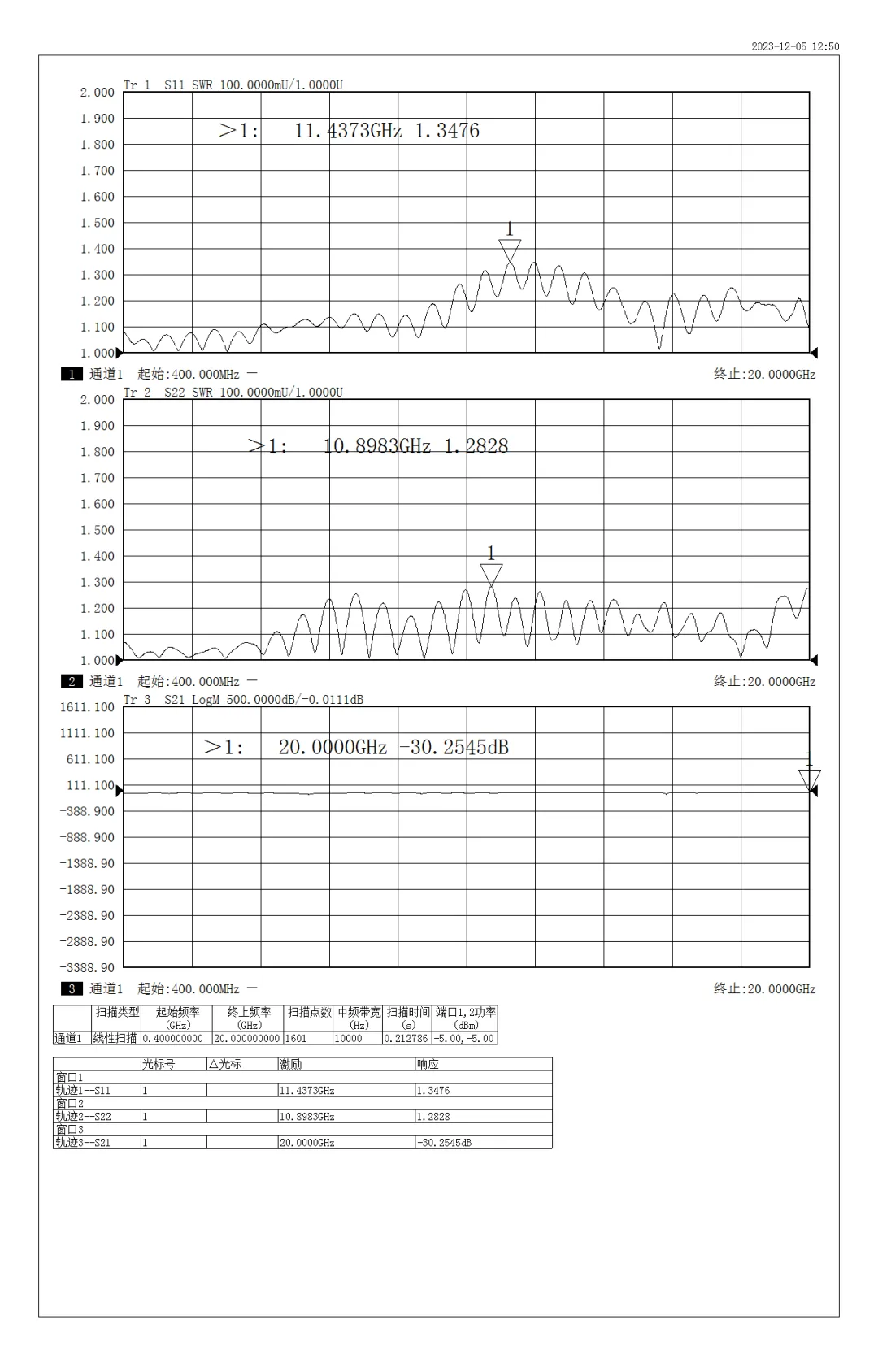

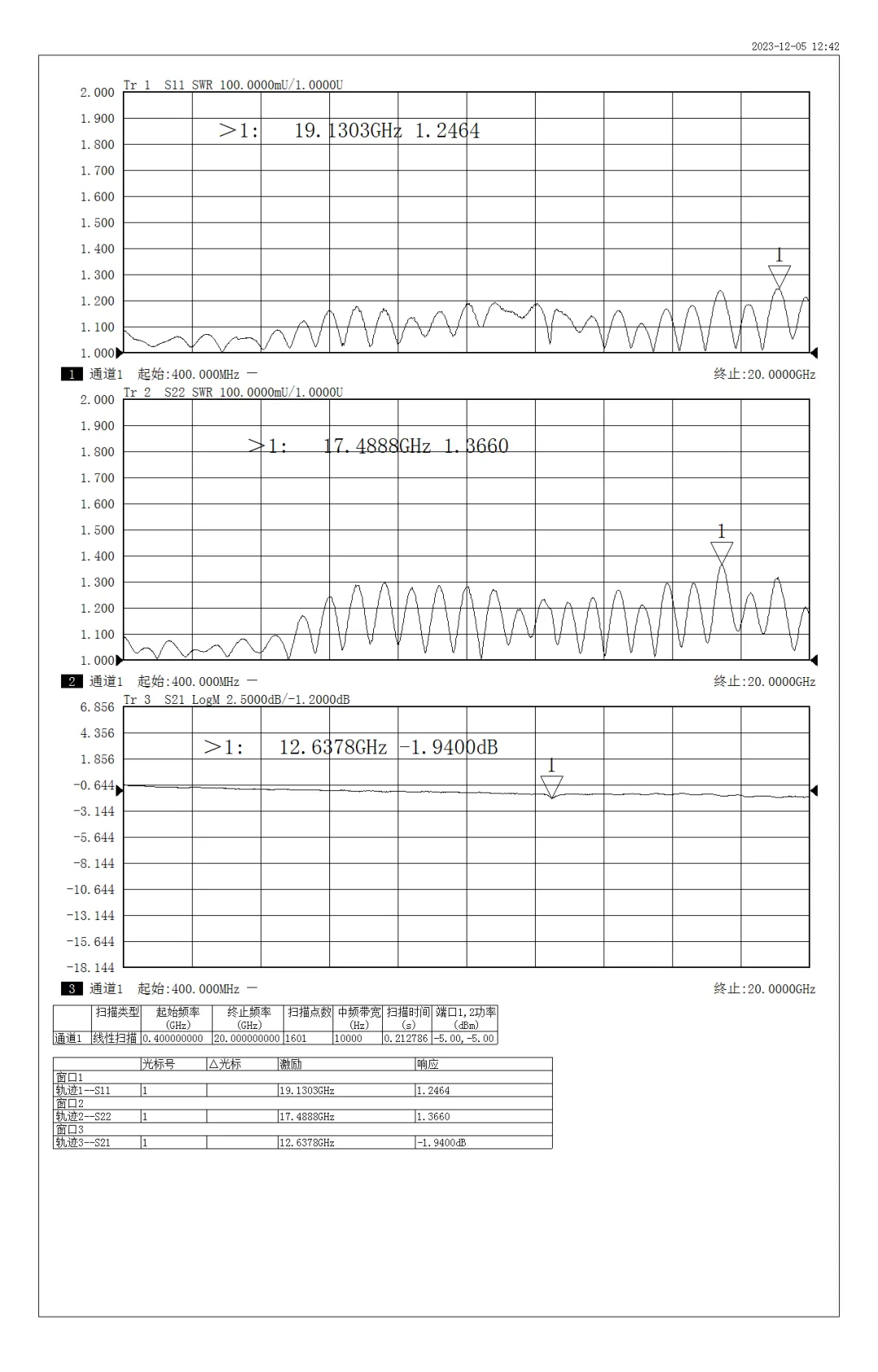

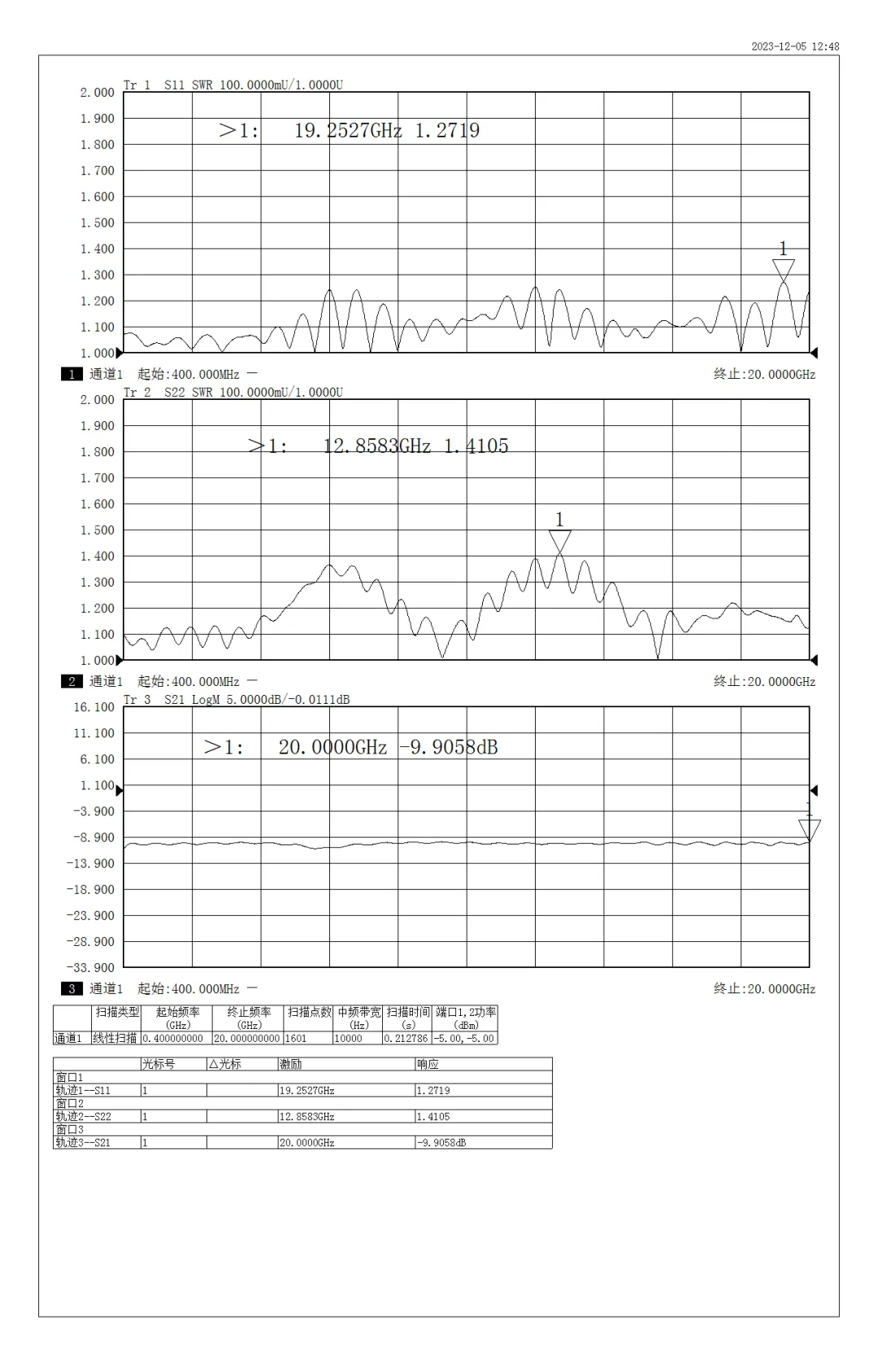

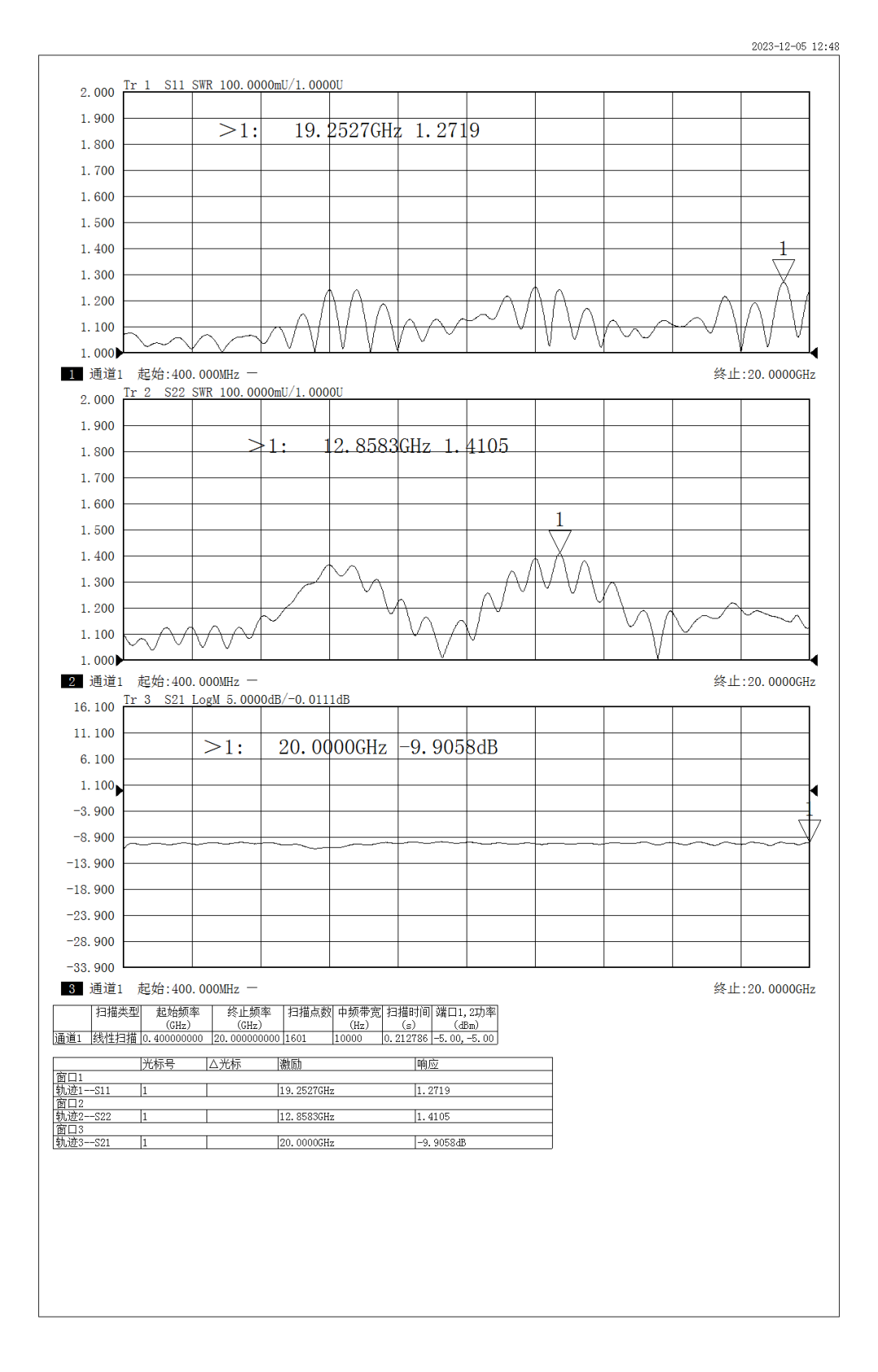

●测试报告
